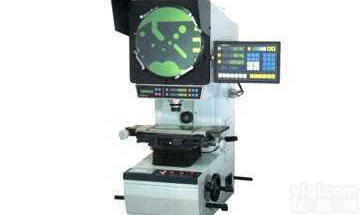

JT16A JT16Aφ350数字式投影仪

JT16Aφ350数字式投影仪

一、特点:
    1、产品结构通用性强,外形美观，使用方便;
    2、升降及工作台传动采用进口V型直线轨道，传动轻便、舒适;
    3、仪器照明分高、低档，适合不同工件、不同材料照明的需求；
    4、投影屏成像清晰、匀称;
    5、反射照明采用光纤传输，体积小、照度高，使用方便;
    6、仪器精度高、稳定可靠；
    7、工作台选用铝合金材料加工,重量轻;
    8、电箱采用数码管显示长度和角度。
二、用途:
  JT16Aφ350数字式投影仪能GX率地检测各种形状复杂工件的轮廓和表面形状.例如:样板、冲压件、凸轮、齿轮、成形铣刀、丝攻等各种刀具、工具和零件.该仪器广泛地用于机械制造业,仪器、仪表和钟表行业的有关厂矿计量室和车间.
三、规格参数:
 1、投影屏
   （1） 投影屏尺寸（mm）  φ350
   （2） 投影屏旋转范围:0°～360°
   （3） 旋转角度显示当量：1´
   （4） 旋转角度准确度：4´
 2、工作台
工作台面尺寸（mm）        326×150
X坐标行程（mm）0～200   显示当量0.001mm
Y坐标行程（mm）0～80    显示当量0.001mm
Z坐标行程（mm）0～100   （调焦），X、Y坐标示值准确度：（3+L/75）μm，其中L为被测长度，单位mm.
 3、物镜:
