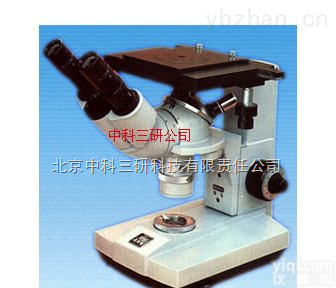

OEMM-20系列倒置金相显微镜
一、用途：
OEMM-20E/OEMM-20Z系列倒置金相显微镜，倒置金相显微镜配有平场物镜、大视野目镜，图像清晰、衬度好，光学放大倍率齐全。倒置金相显微镜主要用于鉴别和分析金属内部结构组织，铸件质量的鉴定；原材料的检验或材料处理后的金相组织分析；对表面喷涂、裂纹等表面状况进行观察分析。倒置金相显微镜广泛应用在厂矿企业的实验室、高等院校ZD实验室及科研等部门。倒置金相显微镜能将所需要的图片进行编辑、保存和打印。
二、系统简介
倒置金相显微镜系统是将传统的光学显微镜与计算机（数码相机）通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机（数码相机）显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。
三、技术参数：
1．目镜
类型 放大倍数 视场（mm） 备注 平场目镜 10X Ф18 20X Ф11 分划目镜 10X Ф17 格值：0.1mm
2．物镜
| 物镜类型 | 放大倍数 | 数值孔径 | 工作距离（ mm ） |
| 平场消色差物镜 | 5X | 0.12 | 18.3 |
| 10X | 0.25 | 8.9 | |
| 20X | 0.45 | 8.7 | |
| 40X | 0.60 | 3.7 | |
| 60X | 0.85 | 0.26 | |
| 100X （油） | 1.25 | 0.44 |
3．总放大倍数
光学放大倍数：50X 100X 200X 400X 600X 800X 1000X 1200X 2000X
系统参考放大倍数：100X-2600X
4.载物台：大小：200mm*152mm移动范围：30mm*30mm载物板孔径：Ф15、Ф20mm
5.调焦系统：带限位和调节松紧装置的同轴粗微动，微动格值 0.002mm
6.瞳距调节范围：53-75mm
7.滤色片：黄、绿、蓝
8.照明系统：6V/20W 卤素灯,亮度可调,交流 220V（50Hz）
9.防霉：特有的防霉系统
四、系统组成：
电脑型倒置金相显微镜（CMM-20E）：1、金相显微镜 2、适配镜 3、摄像器（CCD） 4、A/D（图像采集） 5、计算机
数码相机型倒置金相显微镜（CMM-20Z）：1、金相显微镜 2、适配镜 3、数码相机
