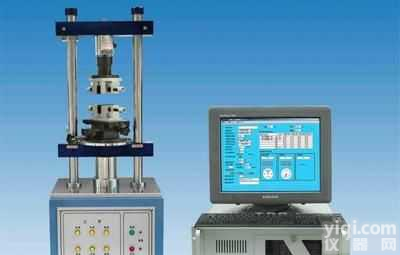

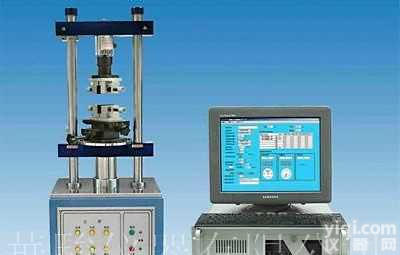

HJ-1220S 电脑式插拔力试验机

插拔力试验机 规   格

规 定 Z 大 荷 重：50、20、10、5、2Kg（任选1个）

Z  小  分  解   度：0.01

Z 大 测 定 高 度：150mm

Z 小 微 调 距 离：0.01mm

测 定 速 度 范 围：0-200mm/min

X.Y 轴移 动范 围：0-75mm

传    动     机     构：滚珠螺杆

驱     动    马     达：伺服马达

外     观    尺     寸：400*300*950mm

重                      量：75Kg（机台）

电                      源：AC220V

插拔力试验机解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边的问题。 本机器适用于各种连接器之插入力及拔出力测试，搭配设计之自动求心装置，将

得到完全准确之插拔力试验，利用WINDOWS，视窗中文画面设定，操作简单方便，且

有资料皆可储存（试验条件，位移曲线图，寿命曲线图，检查报表----等等）

测试项目：

★连接器单孔插拔试验              ★连接器整排插拔试验

★连接器插拔寿命试验              ★连接器单Pin与塑胶保持力试验

★连接器NORMAL FORCE测试              ★一般压缩，拉伸破坏试验

★可同时与接触阻抗机连线（选购）

机器特点：※可列印储存图形（插拔位移曲线图，寿命曲线图，检查报表）

          ※测试资料储存于硬碟（每一笔资料皆可储存，不限次数）

          ※测试条件皆件由电脑画面设定，方便且快速（含插拔行程，速度，暂停时间等）          ※检验报表抬头内容可随时修改（中英文皆可）

          ※检验报表可转档至EXCEL.ACCESS做编辑

标准配备：△1220S测试机台本体。

△控制系统（工业电脑及控制介面、电脑萤幕、印表机）。

          △Window系统插拔控制操作软件。

          △荷重元  △夹嘴一套    △X-Y移动台

          △整排连接器用位置自动修正装置。    △单支辘接器用位置自动修正装置。             △整排连接器用夹具              △单支连接器用夹具
