金相标样：钢的热处理组织14种金相标准试样单组出售

供应商：温州三和量具仪器有限公司
供应商报价：100
标签：金相标样：钢的热处理组织14种金相标准试样单组出售,100,温州三和量具仪器有限公司

产品信息

教学用金相显微观察试样及金相组织挂图是为了配合“金属学”及“金属材料及热处理”、“工程材料学”等课程的实验课和课堂教学而制作的，试样（挂图）共计50个

在使用金相显微观察试样时，请注意以下事项：
1、试样已经粗略抛光和微观侵蚀，并覆有透明薄膜以防氧化，低倍观察时可直接使用。如需进行高倍显微镜观察或金相摄影，则须预先洗去薄膜（可用丙酮），再经抛光侵蚀后方可使用。试样长期放置后再使用时，应先进行检查，根据需要重新抛光和侵蚀。
2、某些试样的磨面并非全部为需观察的典型组织，因此观察时应根据典型组织的特征仔细辨认，先进行低倍观察，找到Z佳区域。例如在观察屈氏体时，应在低倍下找到典型视场，再更换高倍观察。
3、试样及挂图应妥善保存，注意防潮，试样显微镜观察操作时应轻拿轻放，防止划伤试样表面。

编号	材料	状态		组织		说明		放大倍数
（一）铁——碳平衡组织9种
1	工业纯铁	退火	铁素体		白色等轴多边形晶粒为铁素体，深色线条为晶界		200
2	20钢	退火	低碳钢平衡组织		白色晶粒为铁素体，深色块状为珠光体，高倍下可见珠光体中的层状结构		200
3	45钢	退火	中碳钢平衡组织		同上，但珠光体增多		500
4	65钢	退火	高碳钢平衡组织		占大部分的深色组织为珠光体，白色为铁素体。部分试样为70钢		500
5	T8钢	退火	共析钢平衡组织		组织全部为层状珠光体，它是铁素体和渗碳体的共析组织		500
6	T12钢	退火	过共析钢平衡组织		基体为层状珠光体，晶界上的白色网络为二次渗碳体		500
7	亚共晶白口铁	铸态	莱氏体+珠光体		基体为黑白相间分布的变态莱氏体，黑色树枝状为初晶奥氏体转变成的珠光体		500
8	共晶白口铁	铸态	莱氏体		白色为渗碳体（包括共晶渗碳体和二次渗碳体），黑色圆粒及条状为珠光体		400
9	过共晶白口铁	铸态	莱氏体+渗碳体		基体为黑白相间分布的变态莱氏体，白色板条状为一次渗碳体		500
（二）钢的热处理组织14种
10	T8钢	正火	索氏体		索氏体是细珠光体，片层间距小		500
11	T8钢	快冷正火	屈氏体		屈氏体为极细珠光体，光学显微镜下难以分辨其层状结构，灰白色块状、针状为淬火马氏体		500
12	65Mn	等温淬火	上贝氏体		羽毛状为上贝氏体，基体为索氏体或淬火马氏体和残余奥氏体		100
13	65Mn	等温淬火	下贝氏体		黑色针状为下贝氏体，白色基体为淬火马氏体和残余奥氏体。部分试样为T8钢		500

14	20钢		淬火	低碳马氏体		成束的板条状组织为低碳马氏体	500
15	T12钢		淬火	高碳马氏体		深色针片状组织为马氏体，白色为残余奥氏体	500
16	45钢		淬火	中碳马氏体		黑色竹叶状互成120度夹角的针状马氏体，其余为板条状马氏体	500
17	T10钢		球化退火	球化体		基体为铁素体，白色颗粒状为渗碳体	500
18	GCr15		淬火及回火	回火屈氏体		黑色点状，颗粒状为碳化物，其余为有一定过饱和碳的铁素体	400
19	GCr15		淬火及回火	回火索氏体		颗粒状为碳化物	400
20	T12钢		正火	正火组织		白色呈针状、细网络状分布的为渗碳体，其余为片层状珠光体	400
21	15钢		渗碳后退火	渗碳组织		表层为过共析组织（网状渗碳体+珠光体），由表向内，含碳量逐渐减少，铁素体增多	50
22	45钢		渗硼	渗硼组织		表层为硼化物层（呈锯齿状）和过渡层，心部为45钢基体组织	50
23	40Cr		软氮化	软氮化		表层为白亮色的氮化合物和含氮的扩散层，心部40Cr基体组织	500
（三）合金钢组织5种
24	高速钢		铸态	共晶莱氏体+屈氏体+马氏体		骨骼状组织为共晶莱氏体，基体为黑色屈氏体组织，白色小块为马氏体及残余奥氏体	500
25	高速钢		淬火	马氏体+残余奥氏体+碳化物		大颗粒为共晶碳化物，小颗粒为二次碳化物，其余为马氏体及残余奥氏体	450
26	高速钢		淬火及回火	回火马氏体+碳化物		黑色基体为回火马氏体，白色颗粒状为碳化物	400
27	高速钢		退火	球化珠光体		白色球状为碳化物，基体为珠光体	500
28	不锈钢		固溶处理	奥氏体		部分的奥氏体晶粒有孪晶面	500
（四）钢的其他组织6种
29	20钢		铸态	低碳铸碳钢组织		白色网状、针状、块状组织为铁素体，黑色部分为珠光体	200
30	T8钢		退火脱碳	表层脱碳组织		表层脱碳组织后为亚共析钢，黑色为珠光体，白色为铁素体，心部为粗片状珠光体	100
31	45钢		锻造后退火	带状组织		白色晶粒为铁素体，黑色条状为珠光体，呈明显的带状分布	100
32	铁基含油轴承		粉末冶金	珠光体+铁素体+含油孔		黑色指纹状为珠光体，少量白色块状为铁素体，分散的小黑点为疏松含油孔	400
（五）各类铸铁组织7种

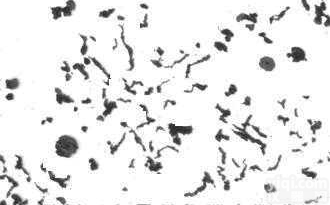

33	灰口铸铁		铸态	片状石墨	黑色片状组织为石墨，基体未腐蚀		200
34	可锻造铸铁		可锻化退火	团絮状石墨	团絮状黑色组织为石墨，基体未腐蚀		200
35	球墨铸铁		退火	球状石墨+铁素体	白色晶粒为铁素体，黑色球状为石墨		200
36	球墨铸铁		低温正火	球状石墨+铁素体+珠光体	白色晶粒为铁素体，层状组织为珠光体，黑色球状为石墨		400
37	球墨铸铁		正火	球状石墨+珠光体	层状组织为珠光体，灰色球状为石墨		400
（六）有色金属合金组织8种
38	铸铝	未变质		初生硅晶粒+共晶体		浅多边形晶粒为初晶硅，其余为白色α固溶体和灰色针状硅的共晶组织	250
39	铸铝	变质处理		初晶α固溶体+共晶体		白色树枝状或颗粒状为初晶α固溶体，其余为白色α固溶体和灰色针状硅的共晶组织	250
40	H68黄铜	退火		单相黄铜组织		为α相，部分晶粒内有有退火孪晶	200
41	H62黄铜	铸态		双相黄铜组织		白色为α相，黑色为β相（CUZN基固溶体）	200
42	锡青铜	铸态		α相+δ相		黑针枝晶轴为富铜固溶体（α相），白色为富锡固溶体（δ相）	250
43	铅基轴承合金	铸态		初晶α固溶体+共晶体（α+β）+铜锡化合物		白色方块为初晶β固溶体，黑色基体为共晶体（α+β），白色针状和颗粒状为铜锡化合物（Cu2Sb）	200
44	锡基轴承合金	铸造		α相+β相+ε相		黑色基体为α固溶体，白色针状及颗粒状为ε相（CU₆SN₅），白色块为β（SnSb）相	250
45	锌基合金	铸造		初晶α+共晶体		基体为ZN，粗大黑色块状为初晶α固溶体，树枝状为共晶体组织	100
以下为补充种类5种
46	45钢		低碳焊条电弧焊接	魏氏体+索氏体或珠光体+铁素体		柱状晶组织为焊缝区，魏氏组织为过热区，其余为索氏体、珠光体、铁素体	100
47	T12钢		过烧	珠光体+碳化物		试样加热，温度过高晶粒粗大，晶界氧化，部分晶界溶化形成裂纹	100
48	高磷铸铁		铸造	珠光体+石墨及磷共晶		指纹状为珠光体，粗大黑色状为石墨，白色呈花斑状，其上有黑色小点的为磷化合物	200
49	球墨铸铁		铸态	球状石墨+珠光体+铁素体		白色晶粒为铁素体，层状组织为珠光体，黑色球状为石墨	400
50	铝青铜		铸态	α相+共析体+FeAL₃		白色为α相，晶界处暗色组织共析体（α+Y2），晶内色为FeAL₃	200

掏宝：maxiaoyuang

（温州三和量具仪器有限公司分店）

：马晓媛

信息声明：本产品供应信息由仪器网为您整合，供应商为（温州三和量具仪器有限公司），内容包括（金相标样：钢的热处理组织14种金相标准试样单组出售）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于（金相标样：钢的热处理组织14种金相标准试样单组出售）的信息，请直接联系供应商，给供应商留言！

供应商产品推荐

您可能感兴趣的产品

金相标样：钢的热处理组织14种 金相标准试样 单组出售

金相标样：钢的热处理组织14种金相标准试样单组出售
