SDAJS-63，SDAJS-80，SDAJS-100， SDAJS-50薄型气缸

产品信息

　详细介绍

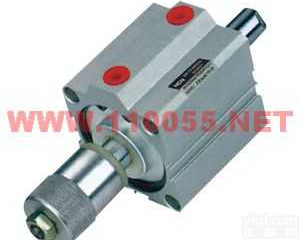

                                      SDAJ SDAJS  行程可调超薄型气缸




产品特点
薄且轻性：在保持既有动作精度及产品使用寿命下，其全长仅为一般气缸的1/2-1/3。发挥既薄且轻的特性；
易安装性：使用埋入式的安装方式，不需要任何配件达到节省空间的要求；
易维修性：采用简易的组装方式进行设计，方便装拆及维修；
磁控简单性：在本体四周预留装配槽，使磁性开关在安装固定及位置调整时，均极具简单；（客户需向本公司订购）；
精度高无冲击声：采用了前盖内部加长来增加导向提高精度，前后放置橡胶缓冲片，以此消除活塞碰撞前后端盖的声音。
技术参数

缸径
12
16
20
25
32
40
50
63
80
100
动作型式
复动型
动作介质
经过滤压缩空气
固定型式
基本型
使用压力范围
1-9.0
保证耐压力
13.5
使用温度范围
0-70
使用速度范围
30-500
30-350
30-250
缓冲型式
固定式缓冲
接管口径
N5×0.8
PT1/8
PT1/4
PT3/8

型号说明

订货示例
欲订购缸为20mm，行程为30mm,可调行程为10mm，附磁石，活塞杆牙型为外牙型式的双轴复动可调型超薄型气缸，其订购码代号为：SDAJS-20×30-10-B
欲订购缸为63mm，行程为30mm,可调行程为10mm，附磁石，活塞杆牙型为无牙型式的双轴复动可调型超薄型气缸，其订购码代号为：SDAJ-63×30-10-B
SDAJ、SDAJS超薄气缸基本型及尺寸



型式 标准型 附磁型 D E F G J K1 L M N1
A B1 C A B1 C 行程≤10 行程＞10
12 40 5 17 50 5 27 - 6 4 1 4 M3×0.5 10.2 3.5 6.3
16 42.5 5.5 18.5 52.5 5.5 28.5 - 6 4 1.5 4 M3×0.5 11 3.5 7.3
20 47.5 5.5 19.5 57.5 5.5 29.5 36 8（行程=5时为6.5） 4 1.5 5 M4×0.5 16 3.5 7.5
25 54 6 21 64 6 31 42 10（行程=5时为7） 4 2 6 M5×0.8 17 3.5 8
32 61.5 7 24.5 71.5 7 34.5 50 8 12 4 3 6 M6×1 22 3.5 9
40 65 7 26 75 7 36 58.5 9 12 4 3 8 M8×1.25 28 3.5 10
50 73 9 28 83 9 38 71.5 11 15 5 4 11 M10×1.5 38 4.5 10.5
63 77 9 32 87 9 42 84.5 11 15 5 4 11 M10×1.5 40 4.5 11.8
80 94 11 41 104 11 51 104 14 20 6 5 13 M14×1.5 45 5.5 14.5
100 105 12 51 115 12 61 124 18 20 7 5 13 M18×1.5 55 6.5 20.5

内径/符号 N3 O P1 P3 P4 Q R S T1 T2 U V W X Y
12 6 M5×0.8 双边:φ6.5牙 M5×0.8 通孔:φ4.2 12 4.5 13 - 25 16.2 23 1.6 6 5 - -
16 6.5 M5×0.8 双边:φ6.5牙 M5×0.8 通孔:φ4.2 12 4.5 13 - 29 19.8 28 1.6 6 5 - -
20 - M5×0.8 双边:φ6.5牙 M5×0.8 通孔:φ4.2 14 4.5 16 2 34 24 - 2.1 8 6 11.3 10
25 - M5×0.8 双边:φ8.2牙 M6×1.0 通孔:φ4.6 15 5.5 19 2 40 28 - 3.1 10 8 12 10
32 - G1/8" 双边:φ8.2牙 M6×1.0 通孔:φ4.6 16 5.5 21 6 44 34 - 2.15 12 10 18.3 15
40 - G1/8" 双边:φ10牙 M8×1.25 通孔:φ6.5 20 7.5 21 6.5 52 40 - 2.25 16 14 21.3 16
50 - G1/4" 双边:φ11牙 M8×1.25 通孔:φ6.5 25 8.5 21 6.5 62 48 - 4.15 20 17 30 20
63 - G1/4" 双边:φ11牙 M8×1.25 通孔:φ6.5 25 8.5 21 9.5 75 60 - 3.15 20 17 28.7 20
80 - G3/8" 双边:φ14牙 M12×1.75 通孔:φ9.2 25 10.5 21 10 94 74 - 3.65 25 22 36 26
100 - G3/8" 双边:φ17.5牙 M14×2 通孔:φ11.3 30 13 24 10 114 90 - 3.65 32 27 35 26
