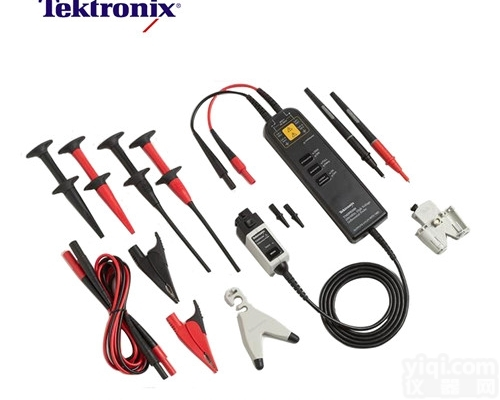

THDP0200 美国泰克THDP0200

THDP0200高压差分探头，美国泰克THDP0200的简单说明：
特点和优点带宽高达200 MHz
高达6000 V差分（DC + PK交流）
高达2300 V共（RMS）
超量程指示灯
安全认证
切换衰减
切换带宽限制应用浮动测量
开关电源设计
电机驱动设计
电子镇流器设计
CRT（阴极射线管）显示器设计
电源转换器的设计和服务
电力设备评估安全高压探头解决方案
泰克提供了广泛的产品组合，高电压探测解决方案，使用户能够安全，准确地进行浮动测量。
该THDP0100和P5210A具有Z大的动态范围差泰克能力，使用户能够安全地测量高达±6000 V.的THDP0100支持带宽高达100 MHz和压摆率高达2500第V / ns在1/1000增益。这些探头提供两种尺寸的钩提示，并具有超量程的视觉和听觉的指标，警告用户，当他们超过探头的线性范围。
该THDP0200和P520是有源差分探头，能够安全地测量差分电压高达±1500 V.探头测量IGBT电路，如电机驱动器和电源转换器是有效的。的THDP0200支持带宽高达200 MHz和275第V / ns摆率高达1/250的增益。
专为中等电压应用的TMDP0200和P5202A与差动要求高达±750 V的，这些探头具有较低的衰减范围，并提供更好的信号噪声比。
P5200A可用于与任何示波器，使用户能够安全地进行测量浮动电路接地他们的示波器。有源差分探头P5200A浮动信号转换到低电压的接地参考信号可以安全，轻松地显示在任何接地参考示波器。
警告：为了安全操作，不使用P5200A高压差分探头示波器具有浮动输入（隔离输入），如泰克TPS2000和THS3000系列示波器。P5200A高压差分探头要求接地输入的示波器或其它测量仪器。
连接选项
TMDP THDP系列探头都配备有TekVPI ®接口，允许在示波器和探头之间实现智能通信。推将探头菜单按钮，将发射探头控制菜单在示波器显示屏上提供访问所有相关的探头设置和控制。这些探头设计的TekVPI 示波器上运行，而不需要TPA-BNC适配器。
的P52xxA系列探头都配备了泰克公司的TekProbe ®接口通信规模的信息到示波器。1103 TEKPROBE ®电源使用时，可以直接连接，以示波器的TekProbe ®接口配置或任何示波器。
THDP0200高压差分探头，美国泰克THDP0200的技术规格：

特性	TMDP0200	THDP0200	THDP0100
衰减	25X / 250X	50X / 500X	100X / 1000X
差分电压	250X：±750 V 25X：±75 V	500X：±1500 V 50X：±150 V	1000X：±6000 V 100X：±600 V
共模电压	±750 V	±1500 V	±6000 V
Z大输入电压到地球	550 V CAT I 300 V CAT III	1000 V CAT II 600 V CAT III	2300 V CAT I 1000 V CAT III
带宽	200兆赫	200兆赫	100兆赫
上升时间	<1.8纳秒	<1.8纳秒	<3.5纳秒
压摆率	<275 V / ns的增益为1/250	<650 V / ns的1/500的增益	<2500 V / ns的1/1000增益
输入阻抗探头	5MΩ| | <2 PF	10MΩ| | <2 PF	40MΩ| | <2.5 pF的
典型的共模YZ比（CMRR）	DC：> -80分贝 100千赫：> -60分贝 3.2兆赫：> -30分贝 100兆赫：> -26分贝	DC：> -80分贝 100千赫：> -60分贝 3.2兆赫：> -30分贝 100兆赫：> -26分贝	DC：> -80分贝 100千赫：> -60分贝 3.2兆赫：> -30分贝 100兆赫：> -26分贝
电缆长度	1.5米	1.5米	1.5米

具有TekProbe ®接口的探头

特性	P5200A	P5202A	P520	P5210A
衰减	50X / 500X	20X / 200X年，	50X / 500X	100X / 1000X
差分电压	500X：±1300 V 50X：±130 V	200X：±640 V 20X：±64 V	500X：±1300 V 50X：±130 V	1000X：±5600 V 100X：±560 V
共模电压	±1300 V	±640 V	±1300 V	±5600 V
Z大输入电压到地球	1000 V CAT II	450 V CAT升 300 V CAT LL	1000 V CAT II	2300 V CAT升 1000 V CAT III
带宽	50兆赫	100兆赫	100兆赫	50兆赫
差分输入阻抗	10MΩ，2 pF的	5MΩ，2 pF的	10MΩ，2 pF的	40MΩ，2.5 pF的
每个输入和地面之间的输入阻抗	5MΩ，4 pF的	2.5MΩ，4 pF的	5MΩ，4 pF的	20MΩ，5 pF的
典型的共模YZ比（CMRR）	DC：> 80分贝 100千赫：> 60分贝 3.2兆赫：> 30分贝 50兆赫：> 26分贝	DC：> 80分贝 100千赫：> 60分贝 3.2兆赫：> 40分贝 50兆赫：> 30分贝
电缆长度	1.8米


1。这是Z大的（+）和（ - ）输入端之间的信息探针可测量范围。除了这些限制，输出可能是clipped.2。Z大共模电压和Z大输入电压 - 地（RMS），各输入线（+ / - ）可以是从地面的Z大电压。
