DGS18/127L 18W长型巷道灯，DGS18/127L，18W长型巷道灯

DGS18/127L巷道灯产品概述

1.产品特点：该灯具采用第四代绿色光源，大功率LED模块组件作为光源。经过专门设计制造的新一代绿色环保型灯具。该灯具有安全、节电、寿命长、无污染、维护方便等优点。

2.主要用途及适用范围：该灯具用于有瓦斯或煤尘爆炸危险的煤矿井下，在移动式设备上作照明使用。

3.使用环境条件：

a.环境温度不大于45度、不小于负18度。

b.海拔高度不超过1000米.

c.空气相对湿度为95%（25度时）。

d.使用场所无腐蚀气体。

：183 5877 5683

：

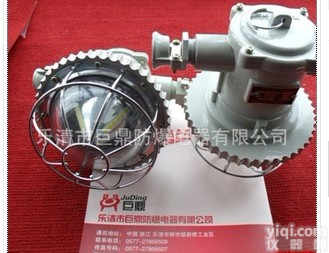

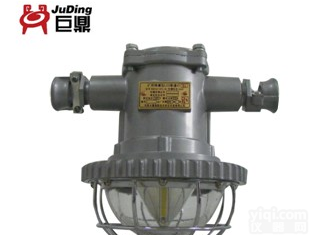

DGS18/127L巷道灯结构概述
   灯具由上壳体组、中壳体组和下壳体组三部分组成。上壳体组内装有接线端子；中壳体组内分别装有驱动板和LED光源；下壳体组由玻璃罩、金属防护网罩和下壳 体组成；壳体是由合金铝压铸、加工而成；三个壳体组采用止口快启门的连接方式，各壳体组间的安装旋转90度即可；接线、更换驱动板或更换光源、玻璃罩时无 需拆卸其他部件，只需旋转上壳体和中壳体或中壳体和下壳体90度，便可单独进行，因此安装使用及维护极其方便。

DGS18/127L巷道灯结构特征与工作原理

1.结构特征：

a.该灯具是按照国标《GB3836。1。2。3-1800爆炸性环境电气设备》中要求进行设计制造的隔爆型灯具，其结构由隔爆灯具主腔、透明罩及接线室等组成。主腔内安装有LED光源、反光器。驱动电源设在专用小室内，接线室内设有供接电源线用的接线柱。 b.该灯具配有井下机车专用安装架，故亦可作为机车投光灯使用。

DGS18/127L巷道灯主要技术参数

型 号： DGY18/127L DGY18/24L

电 压：（V） AC127 DC24 功 率（W） 18

照度 ：（投射距离40米时） ≥2Lx

色 温: 150/5K

重 量：10.5 kg
