排泥阀PNF -上海排泥阀厂家-上海巴阀

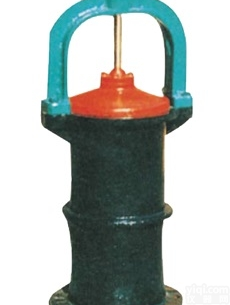

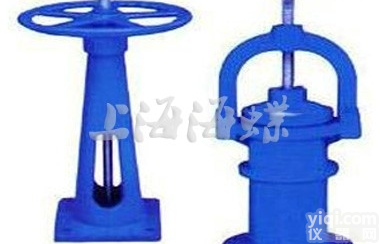

一、 用途 PNF排泥阀又名盖阀。广泛应用于给水、排水、污水处理工程的各类沉淀物，一般与闭机配套使用，也可于气动、液动、电动配套使用，以来实现距离控制。 二、 特点 1.阀盖自带螺杆，水深、浅时可直接用于手柄操作； 2.阀板成锥形，自带导向，开启操作力小； 3.螺杆及密封面采用锡青铜，耐腐、耐磨； 三、连接尺寸表
公称通径 DN(mm) | D | D1 | a*a | h | L1 | Z | d | 150 | 285 | 240 | 22 | 200 | 45 | 8 | 23 | 200 | 340 | 295 | 22 | 300 | 45 | 8 | 23 | 300 | 445 | 400 | 25 | 300 | 45 | 12 | 23 | 400 | 565 | 515 | 25 | 450 | 60 | 16 | 25 | 500 | 670 | 620 | 28 | 450 | 60 | 20 | 25 |
四、订货说明 1. H由用户自定，订货时应注明，不注明按2m供货； 2. 本公司排泥阀均配手轮启闭机，如需配电动、气动、液动启闭机应时注明； 3.图中及法兰部位尺寸可根据用户需要供货；（如没有注明按GB/T17241.6-98） 4. 提拔阀：订货时请注明 |
