2D-100MPa-130MPa电动试压泵

试压泵|电动试压泵|高压电动试压泵|压力自控试压泵|压力遥控自控试压泵

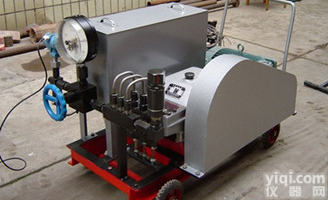

2D-SY50/100、2D-SY40/130型电动试压泵是电动双缸对置往复移动式试压泵，其主要用途如下：

1、一般压力试验：主要是对压力容器、化工设备等做水压、密封、强度和爆破试验，及实验室获得高压液体。

2、Pg≤160MPa压力仪表的交变负荷试验。

Pg≤100MPa压力仪表超负荷试验。

3、Pg≤100MPa胶管爆破试验。

实验介质为水，运动粘度≤20cst（50℃）[mn²/s]油类，或类似于水、油的液体。

三、基本参数

四、结构特点

2D-SY50/100、2D-SY40/130型电动试压泵，传动部分采用卧式摆线针轮减速机，然后经主轴偏心滑块机构，驱使十字头在水平滑道内往复移动，带动柱塞在液缸内的往复运动，以排出高压液体。整个泵体部分置于水箱上方，固定在与水箱盖相齐的机座上，并对置安装，以便于拆装液缸部分易损件和其它维护工作，从而使整体结构紧凑，外观造型大方。

缸体是试压泵的关键部件，由柱塞副和阀系两大部分组成。其中柱塞、密封件、套筒、阀与阀套为关键零件和易损件，它们为相互配合的偶件。

本试压泵为超高压往复泵，不但有超高压的工作性能。更重要的是在超高压工作下的安全可靠性。为此，两缸排出的压力液体，通过集水管进入集水体，在集水体上方中部设置安全阀，其开启压力出厂时校准在1.1—1.2倍的额定工作压力，集水体上方后部设置有放压阀，用于紧急情况卸压，但不作为被试容器的卸压用。另外在集水体上方前部装有压力表以示压力，为防止泵的脉动压力影响表的读视，表的下部设有阻尼装置。
