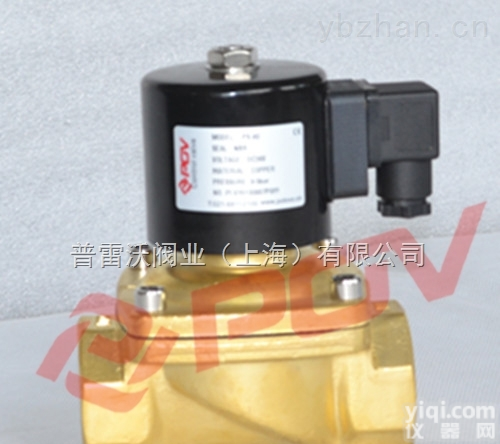

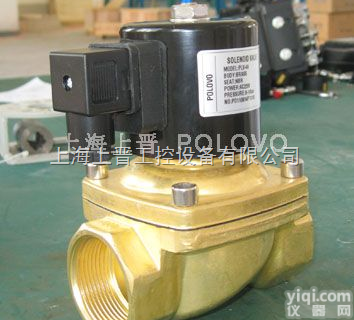

锻铜常闭式直动式电磁阀-零压差直动式

产品信息

直动式电磁阀系列


标准技术参数

阀  体

接口尺寸：1/8-4’

流量通径：常闭式：2.5-50mm、常开式：2.5-100mm

阀体材质：锻铜、304、316

连接方式：G螺纹、NPT螺纹、法兰

压力等级：0-10bar

结构形式：直动式（管道内无压力直接启动）

控制方式：常闭式、常开式


组  件

密封材质：NBR：0℃-80℃、VITON：0℃-120℃

环境温度：0℃-65℃

安装方式：按阀体上标记流向安装；为增强使用寿命，线圈Z好向上，水平安装

线圈电压：AC24V/110V/220V/230V/240V 50/60H

防爆等级：可选EX m II BT4


型号规格表



接管口径
流量通径
mm

CV值

外行尺寸

长×宽×高A×B×H

重量KG

锻铜

1/8”

1/4”

2.5

0.23

47×31×67

0.35

PS-2.5

3

0.3

47×31×67

0.35

PS-3

5

0.65

54×31×81

0.46

PS-5

6

0.8

54×31×81

0.46

PS-6

7.5

1.0

54×33×98

0.46

PS-7.5

3/8”

16

4.8

69×57×106

0.9

PS-10

1/2”

16

4.8

69×57×106

0.9

PS-15

3/4”

20

7.6

73×57×114

1.08

PS-20

1”

25

12

99×77×121

1.4

PS-25

11/4”

32

24

112×87×150

2.5

PS-32

11/2”

40

29

123×94×160

2.9

PS-40

2”

50

48

140×115×160

5.2

PS-50

法兰

4孔

连接

25

12

140×115×160

2.9

PS-25F

32

24

152×135×215

5.1

PS-32F

40

29

152×145×215

6.1

PS-40F

50

48

195×160×220

8.2

PS-50F


信息声明：本产品供应信息由仪器网为您整合，供应商为（上海上晋工控设备有限公司），内容包括 （锻铜常闭式直动式电磁阀-零压差直动式）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （锻铜常闭式直动式电磁阀-零压差直动式）的信息，请直接联系供应商，给供应商留言！
