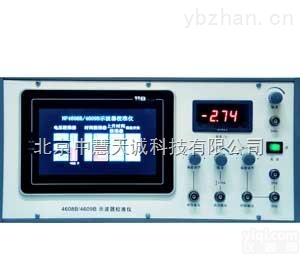

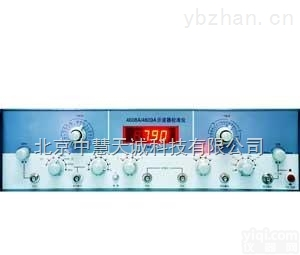

NF-4609B 示波器校准仪_数字化示波器校准仪型号：NF-4609B

产品介绍：

示波器校准仪采用了微电脑控制，并通过液晶显示屏菜单式触摸键进行操作与控制。仪器不仅保持了原产品的各项电性能指标，而且省去了多档波段开关的机械操作，能直接显示仪器的工作状态，避免了开关的读数误差。因而，操作更加方便，性能更加可靠。

该仪器是一种综合测量仪器，可用来校准和检测示波器的灵敏度及Y轴衰减器的衰减量、示波器的瞬态响应特性、X轴扫描速度、以及电源频率的同步性能，并且设有电压和时标的偏差调节功能，偏差数据直接由数字显示其百分数。不仅可以用于通用示波器的测量和校准，还可以用于数字示波器、存储示波器的测量和校准。

技术参数：

校准范围：10μV～200V

V/格：10μV～20V；按1、2、5顺序，共分二十档；

倍率：×1、2、3、4、5、6、8、10，共八档，能将电压校准范围扩大到200V。

输出方式：

AC方波：分10KHz、1KHz、100Hz、10Hz，共四档；波形为方波或近似对称的方波。

DC：正

零

精度：

≥50mV时：≤0.5%±50μv;

< 50mV时：<0.5%±5μV（输出开路时）。

纹波：≤0.1%±2μV／P-P

方波上升时间：≤5μs；1KHz. 100Hz. 10HZ时，顶部平坦，无明显上冲。

电压调整率：≤±0.05%（电源电压变化±10%时）。

偏差范围：-9.09%～+11.1%；分辨率±0.01%，精度同上。

输出阻抗及过载极限：

输出阻抗：高阻(≥1MΩ),可与示波器Y输入口直接匹配;

设有短路及过载报警功能,允许短路、过载时间不超过1分钟。

电压漂移：≤±0.1%/24小时

电压温度系数：优于±0.01%±3μV/℃

时间校准器

校准范围：2ns～50s时间间隔

T/格：2ns,5ns,和10ns～5s(按1、2、5顺序,共分27档)。

时标倍率：×1、2、5、10,共四档;能将时标范围扩展到50s。

输出标准时间间隔周期的时标信号，波形为：

2ns、5ns:正弦波；

10ns、20ns、50ns：接近正弦波的脉冲波形。

100ns～50s之间各档均为窄脉冲波形。

输出阻抗及波形幅度：

输出阻抗：50Ω（终端匹配）

10ns～50s波形幅度：>0.5V/P-P（50Ω负载）

5ns波形幅度：>0.3V/P-P（50Ω负载）

2ns波形幅度：>0.l V/P-P（50Ω负载）

时标精度:所有时标信号均由晶体振荡器控制，精度优于±0.01%

偏差范围：

2ns、5ns为无偏差输出。不可以进行偏差调节和测量。

在10ns～50s各档时，可以进行偏差调节和测量，各档偏差调节范围>±10%，具有0.01%分辩率。

偏差精度：优于±0.3%

上升时间校准器

输出波形：快前沿方波脉冲信号

方波脉冲上升时间：≤200ps（配置专用的“快沿成型器”）

输出阻抗与脉冲幅度：

输出阻抗：50Ω（终端匹配）在50Ω负载上，幅度为150mV。

快沿脉冲周期：1μs～1s；分1μs、10μs、0.1ms、1ms、10ms、0.1s、1s共七档。

波形失真（上冲及顶部振荡）：≤5%（0～1.2ns区间）

≤4%（1.2ns～2μs区间）

≤2% (2ns之后)

精度：同时间校准器

市电频率输出：

幅度：0～1 V/p-p连续可调

波形：正弦波

供电电源：AC 220V±10%；50Hz±4%

工作温度：10℃～30℃

贮存温度：-50℃～80℃

相对湿度：≤80%

外形尺寸：400*200*410mm

产品重量：约10kg
