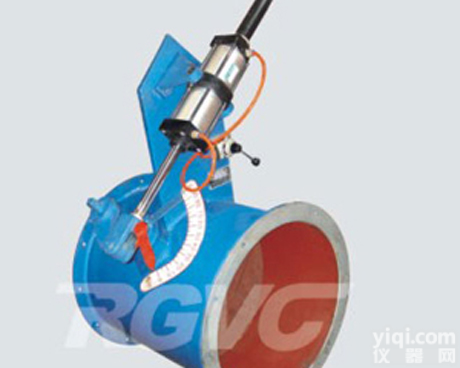

RGT309密闭式斜插板阀 RGT309密闭式斜插板阀

RGT309密闭式斜插板阀结构特点及用途：
本阀适用于密闭性要求较高的除尘气力输送管道，调节或切断物料流量的主要控制设备，具有结构简单、重量轻、无卡阻、操作灵活等优点，广泛地应用于冶金、矿山、建材、玻璃等行业系统中，控制物料的流量调节或切断作用。
RGT309密闭式斜插板阀主要性能：
介质流速：≤8m/s   工作温度：≤130℃
适用介质：无粘度的粉尘气体、固体粉料、小颗粒物料。
该阀可水平或垂直安装，但气流方向必须和阀体上的箭头方向一致，水平管道上插板应以45度顺气流安装，在垂直管道（气流向上）上插板以45度逆气安装。其公称直径指管道外径值。

>

RGT309密闭式斜插板阀主要外形及连接尺寸表

型号	1	2	3	4	5	6	7	8	9	10	11	12
DN	100	125	140	150	180	200	210	220	250	280	300	350
D	196	221	236	346	376	396	306	316	346	376	396	446
D1	156	181	196	206	236	256	266	276	306	336	356	406
N-Φd	8-Φ10	8-Φ10	8-Φ10	8-Φ12	8-Φ12	8-Φ10	8-Φ12	8-Φ12	12-Φ14	12-Φ14	12-Φ14	12-Φ14
L	280	300	320	330	360	380	390	400	430	460	480	590
b	6						8

定购须知：

一、  ①产品名称与类型。

         ②口径。

         ③能否带附件以便我们的为您正确选型。

二、若已经由描绘单位选定类型，请按类型直接向我司销售部订购。

三、当运用的场合非常重要或环境比较复杂时,请您尽量供应描绘图纸和详细参数，由我们的阀门教授为您审理把关。 感谢您访问我们的【http://www.sx-valve.net】,如有任何疑问.您可以致电给我们,我们一定会竭尽全力为您供应优质的效力。
