XSM-CFJ5 XSM-CFJ5机械式风速表

：

该产品可广泛用于测定各种工作环境中的平均风速。

主要用途及使用范围：

XSM-CFJ型煤矿用机械风速表时测量风流平均速度的仪表。主要用于煤矿井下平均风速的测量，也适用于建筑、气象、海洋、交通、纺织、化工、人防工程、粮食加工、空气动力学研究等其它场合的风速测量。

结构和工作原理：

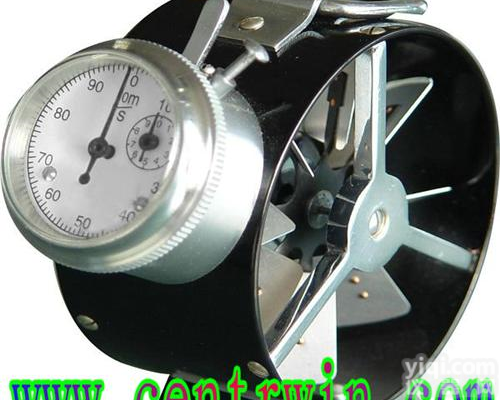

仪表的结构与传动系统，低、中速风表和高速风表分别参见图1、图2。仪表主要由翼轮、涡轮、涡轮轴、计数器、指示针、回零闸压杆、离合闸、护壳、提环、底座等构成。翼轮是由八个叶片按照与旋转轴的垂直平面成一定角度安装组成，翼轮轴安装在两个三脚架中的刚玉轴眼中。翼轮的转动通过涡轮、涡轮轴将运动传给计数器，使指针转动指示出翼轮转动速度，翼轮转动速度与实际风速之间的关系记载于风表的曲线图标上。 表头上部的两支杠杆，顶端为圆帽形的圆柱杠杆是回零闸压杆，将它轻轻压下能使长短指针立即恢复零位。另一支为离合闸，将它左右推动能使计数器与翼轴连接或分开。
