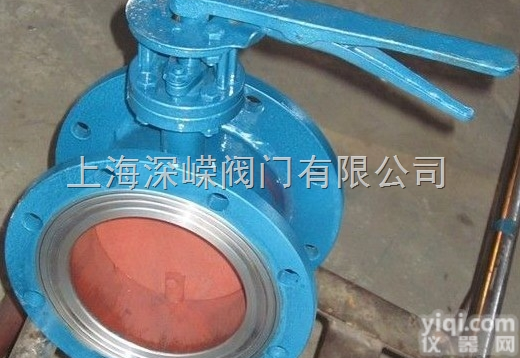

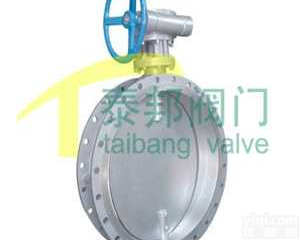

日瑞蝶阀 TD41W手柄操作通风蝶阀

一、TD41W手柄操作通风蝶阀产品概述

我厂生产的通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。

二、TD41W手柄操作通风蝶阀主要参数

公称压力（MPa）	0.05MPa	介质温度	-30℃～-350℃
强度试验	0.1MPa	适用介质	冷热风、烟气
介质流速	25m/s	泄漏率	3%

三、TD41W手柄操作通风蝶阀主要零件材料

零件名称	阀体	阀板	阀轴
材料	碳钢	碳钢	碳钢、不锈钢

四、TD41W手柄操作通风蝶阀主要外形连接尺寸　 　　　　　　　　　　　 　　 　 　 　 　 　 　 单位：mm

DN	D	D1	L	L1	n-Фd	b	H1
150	240	210	100	377	8-12	8	250
200	290	260	100	426	8-12	8	250
250	345	310	120	485	8-12	10	350
300	405	370	120	539	8-14	10	350
350	455	420	140	539	12-18	10	350
400	505	470	140	652	12-18	10	450
450	570	530	160	781	16-18	10	450
500	620	580	160	835	16-18	10	450
600	720	680	180	946	16-18	12	550
700	820	780	180	1044	16-18	12	550
800	920	880	200	1159	16-18	12	550
