Erichsen #455型漆膜检验仪/#518S型NTO漆膜检验仪

产品信息

Erichsen #455型漆膜检验仪/#518S型NTO漆膜检验仪


DIN 50986      DIN EN ISO 2808        ASTM D 4138         AS 1580 Meth.408.1
可在木材，混凝土或塑料等基材上测量层厚
目的和应用
P．I．G．#455为一漆膜检测仪器，适用于常规的电磁测量技术不能工作的情况。主要测量木头、混凝土、塑料和其它非金属基材上的涂层。
测试原理
#455测量基于标准楔形切割程序：涂层以一个定义的角度被划破到基材，涂层得厚度（s）根据切割面的三角形投影（b）计算出来，这由一个显微镜和切割角（ α）决定。依据相同的原理，多层涂层系统的每层涂层厚度也可计算出来。对于符合AS 1580 Meth 408.1标准的附着力测试，在切割操作中涂层卷起的区域宽度与投影b相关。


碳化物刀头                  No.1              No.4              No.5             No.6
测量范围（um）              20-2000          10-1000            5-500            2-200
切割角度α                   45°                 26.6°             14°               5.7°
因素（um/sc.div）           20                  10               5                  2

设计和功能
P．I．G．#455由1个黑色的氧化铝部件构成，它包含以下功能元件：
--可更换的碳化物刀头，具有精确角度的切割刀。
--一个50倍的测量显微镜和一个刻度（2mm分为100格），它也适用于检查任务。
--两对支脚用于支持测量显微镜和一个刻度（2mm分为100条），它也适用于检查任务。
--两对支脚用于支持测量显微镜和导向碳化物刀头。
--电池室可放置9V电池
-- LED及光纤维提供且省电的照明
--按下按钮，点亮LED

技术数据
测量范围：2-200mm（标准）          光源：白色发光二极管
尺寸：110*85*25mm      净重：0.4kg          电源：9V电池
测量显微镜：    ---放大倍数：50           ---刻度：2mm（1/100格）

订货信息
0098.01.31
漆膜检测仪P.I.G.#455
供货范围包括
[1]---6号碳化物刀头    [2]---9V电池    [3]---双头笔    [4]---皮套    [5]---操作说明
订货信息
910924741
特殊1号刀头用于Z大2000um厚的涂层
910927441
特殊4号刀头用于Z大1000um厚的涂层
910927641
特殊5号刀头用于Z大500um厚的涂层
910927541
特殊6号刀头用于Z大200um厚的涂层

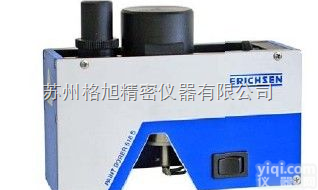

#518S型NTO漆膜检验仪

DIN 50 986
ISO 2808
ASTM D 4138
NF T 30-123
可测量任何基材上的涂层厚度
测量多层涂层的个别厚度
万能的测厚仪器

测量原理
#518漆膜检验仪符合标准的楔形切割方法，在这种情况下，样板一一个规定的角度被切割，通过切割面的投影宽度利勇简单的几何关系可计算出涂层的厚度。#518将涂层的破坏控制为一个非常小的锥形孔。在测量显微镜中，可见一系列的同心圆，使用测量显微镜可测量到的同心圆的直径差异，再乘以一个已知系数便可计算出膜厚。

测量仪器
#518 S型漆膜检验仪为一紧凑的仪器。所有的重要部件、钻孔工具、测量显微镜、样品°照明和电池，都安装在一个坚固的小盒中。一个可在水平华东的钻头和显微镜使#518S具有独特的特征：仪器在钻孔后不需移动便可测量。钻头弹性地安装在滑槽中，这样可以用Z小的力将其按到样品上，然后钻头会自动启动。碳化物钻头容易更换，并可提高精确度的不同切割角度以符合4个标准测量范围。测量显微镜放大倍数为50，测量刻度有100条线，所以每个测量范围均可获得一个1%的分辨率。照明开关在#518S漆膜检验仪的面板上，可设置为连续或间断照明以延长电池寿命。使用的是一个9V可充电电池，充电器亦可作为代电器用。显微镜可在2个方向轴上移动（互相成90°）且刻度可旋转，所以#518S特别适用于评估曲面样品的椭圆孔。

操作方法：
用#518S漆膜检验仪测量涂层厚度非常简单：用标记笔作一个比较记号，将仪器放在样品表面，将钻头移到测试点的上方并降低使马达打开。钻透涂层一直达到基材。移动显微镜到打印孔处的上方，把灯打开，读出基材和比较标记间的刻度数，再乘以一个刻度因数便得到测量结果。特殊应用（多层涂层系统的每一涂层，曲面样品的测量）请查阅操作说明书。

技术数据
测量精度          1%
可充电电池        6F 22（6LR 61）
尺寸（长*宽*高） 145*55*110mm
净重              850g
Z小样品尺寸
不带样品台        150*25mm
带样品台          10*6mm

测量范围（微米）
2-200
3-300
5-500
10-1000
钻头
No.2
No.5
No.4
No.3
切割角度
5.7°
8.5°
14°
26.6°
因数（um/sc.div.）
2
3
5
10


订货信息
   订货号
产品名称
 0136.03.31
TNO漆膜检验仪#518-S
---5号钻头
---携带箱
---标记笔
---螺丝刀
---可充电电池（9V）
---充电器230V，50Hz（可要求其他电压）
---操作说明书


附件
订货号
产品名称
910927241
2号钻头（5-500um）
910927841
    3号钻头（5-500um）
910927741
4号钻头（5-500um）
326.01.32
样品台，用于夹紧任何形状或轮廓的样板


零配件
订货号
产品名称
910928241
5号钻头（3-300um）
435706241
    微型灯泡
