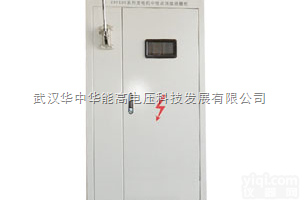

发电机中性点消弧线圈柜FDG 发电机中性点消弧线圈柜

发电机中性点消弧线圈柜

型号：FDG

发电机中性点消弧线圈柜产品概述：


    发电机在运中，发生单相接地是Z常见的故障，其危害性在于故障点出现电弧揍地时，将会进一步扩大定子绕组绝缘损害范围，更为严重的是电弧可能烧损定子铁芯，其铁芯的烧伤程度与接地故障电流的大小及持续时间的长短有关。如果接地故障电流大于1时，铁芯将会造成严重烧损，不及时发现并快速切除故障，就将发展成为相问或匝问短路故障。造成发电机的严重损坏。

    发电机中性点接地方式的选择，直接影响到定子单相接地故障电流的大小，定子绕组的过电压倍数，定子接地保护的实现，对于发电机安全运行是至关重要的。为使故障电流不致危及发电机定子铁芯的烧损，当发电机单相故障电流不超过允许值时，可采用发电机中性点不接地方式，当超过允许值时，对不瞬时跳闸的机组必须将故障电流限制到很小的允许值以内，一般采用消弧线圈进行补偿；对于短延时（0.5—10秒）跳闸的机组，故障电流也不希望超过20--30A，多采用经接地变压器（二次侧接电阻）阻抗变换的高阻接地方式，偶有采用消弧线圈接地方式。

定子铁芯烧损程度与电弧的能量有密切关系，电弧能量又与发电机电压有关，机组电压越高，要求故障电流越小。当发电机单相故障电流超过表1值时．就需要采用消弧线圈进行补偿。补偿后的残流也不超过表1规定值。

发电机允许单相故障电流值（表1）：

额定电压：
10.5kV-15.75kV
额定电容：
10-120kVA
运行时间：
允许运行2小时
电流互感器：
LMZ10-15-25VA  5P20
绝缘水平：
GB755-1996《旋转点击基本技术要求》
GB/T16927.1-1997《高电压试验技术*部分，一般试验要求》
外壳防护等级：IP40

使用环境条件:

1、户内
2、环境温度：Z高温度40℃，Z低温度-20℃
3、相对温度：平均湿度为90℃
4、海拔高度：3000M

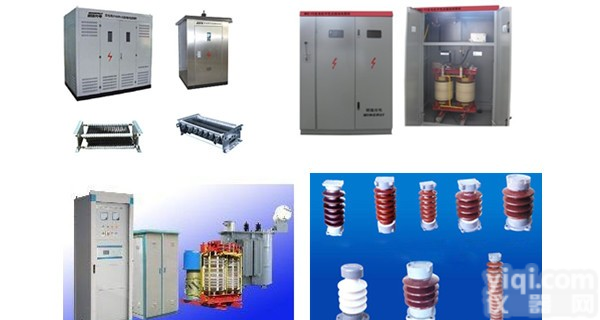

结构及特点：

1、的外壳钢板制作。所有不需要拆卸的部份均采用氲弧焊接，可以活动的部分采用螺栓联接，柜前后布置有可开启的门，整个柜结构合理牢固可靠。
2、发电机中性点接地消弧线圈柜的设备、元件集成于一柜内。

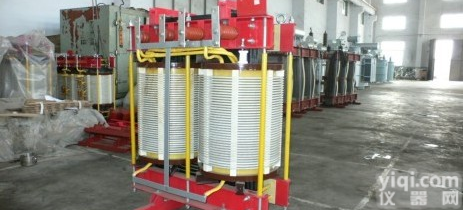

3、发电机中性点接地消弧线圈柜为全封闭式：发电机中性点由封闭母线或高压电缆，从柜上侧引入，接在单极隔离刀闸上端子上，隔离刀闸另一端与接地消弧线圈高压端子相联，消弧线圈的另一端子通过电流互感器可靠接地，柜内设备布置安全合理，便于运行操作及检修。4、为防止铁磁谐振过电压。为此在设计上采取了相应措施。在柜中安装的干式加强绝缘的消弧线圈，在铁芯、线圈结构，绝缘配置等各个方面均采用了Z新设计，保证了在各种恶劣工况下，铁芯不饱和，绝缘水平高，耐冲击和振动。为防止在某些恶劣的环境下，柜内设备受潮，绝缘水平下降，柜内加装了一套除湿加热装置，同时柜门装有消弧线国柜外形、安装有窥视窗，柜内有照明等，便于运行中巡视检查，以保证发电机的安全运行。

技术参数：
