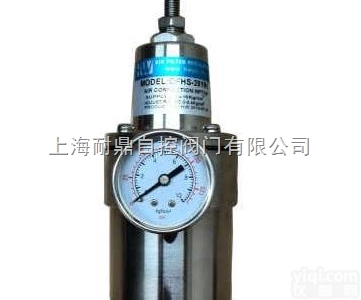

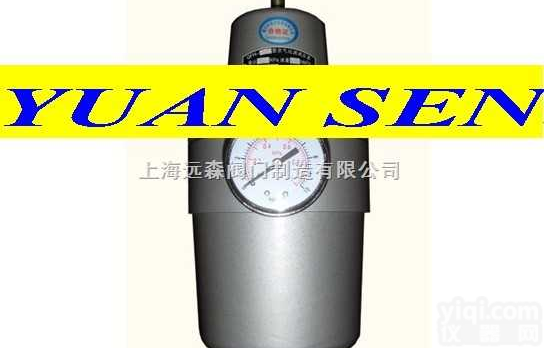

QFH型系列空气过滤减压器 QFH221 QFH361 QFH263 QFH211 QFH型系列空气过滤减压器 QFH221 QF261 QFH263 Q...

QFH型系列空气过滤减压器是气动仪表的辅助装置之一。将来自空气压缩机0.3~1Mpa的空气压力，经过滤净化后，可调节在0~0.16；0~0.25；0~0.4；0~0.6Mpa范围内任一输出压力值，保持稳定。作为各类气动自动装置的气源自动装置的气源压力提供给单元以及其他气动设备的附属装置。

2.1结构

QFH型空气过滤减压器结构见结构原理图所示。

2.2工作原理

QFH型系列空气过滤减压器是按力平衡原理设计的。当来自空气压缩机的气压接到输入端后，进入过滤气室（A）进行除水、油、尘外理。由于给定弹簧（3）产生的力将球阀（7）推开，从而气流经球阀流入输出管道，并通过反馈导管进入反馈气室（B），此时气压作用在管进入反馈气室（B），此时气压作用在膜片（5）上的力与给定弹簧的力达到平衡。但由于输出压力受负载流量变化的影响，出现输出压力高于或低于给定值。如输出压力低于给定值，则膜片（5）上的力与给定弹簧的力失去平衡，膜片向下位移，使球阀（7）的开度较原来更大些，进行气压补偿。如输出压力高于给定值，则膜片（5）上的力与给定弹簧的力又失去平衡，膜片向上位移，些时阀杆（10）和膜片硬蕊（11）离开，气压由小孔放入大气，Z后达到平衡为止，因而输出压力一直能稳定在所需给定值上。

3.1减压器的基本参数及尺寸见表1所示表1

3.2工作环境条件

减压器应能在下述环境条件下正常工作；

（1）温度为-25~+55ºC；

（2）相对温度5%~95%；

（3）振动频率不大于25Hz，振幅不大于0.5mm。

（4）空气中不应含有对减压器起府蚀作用的有害杂质。

4.1安装

1、仪表安装时必须按箭头方向或按“输入”、“输出”分别与管道连接，不得有误，安装见表1，安装尺寸（安装螺孔，ZX距mm）。

2、仪表罩壳底部有一调节螺钉，供放水、排污之用。

3、仪表在一般正常使用条件下，不须特殊维护，建议在使用六个月后修一次，过滤元件 阻塞时，可用10%稀盐酸煮沸半小时，烘干后反吹气即可恢复其流通特性。

5.1订货时必须注明产品型号、名称、规格及输出压力范围。

5.2产品出厂有带压力表与带压力表两种，订货时应注明。

5.3在遵守动输、保管及正确使用的情况下，自发货之日起，半年内如发现本产品有因制造有良而引起的质量问题，由制造厂负责免费修理或调换。

附录：空气过滤减压器新、旧型号对照表
