1.概述

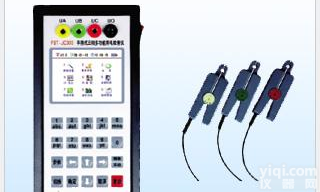

rx-JC203型手持式 三相多功能用电检查仪（以下简称：检查仪）是一种体积小、重量轻、能诊断低压电能计量装置计量是否正常，兼备智能化电能电能表效验及用电监察功能的、性能价格比很高的智能化仪器。
2.主要功能及特点
2.1主要功能
2.1.1可以在不停电，不改变计量回路接线的情况下检测计量装置综合误差（含接线、电能表、CT误差）。
2.1.2实时检测电压、CT一次电流和二次电流，有功功率、无功功率、相位角、功率因数及工作频率。
2.1.3可检测CT极性、变比、变比误差和角差。
2.1.4可直观显示三相电流、电压向量图，并提示计量装置接线方式。
2.1.5具备校核常数功能。
2.1.6对由三只单相电能表构成的三相四线制计量回路可方便效验A、B、C 个相综合误差或电能表误差。
2.1.7 可对各种无功电能表进行检测。
2.1.8可以保存100组电表的测量数据，并能在仪器上查看，关机数据不丢失。
2.1.9 USB接口输出数据记录到U盘。
2.2技

术指标
2.2.1输入电压：AC 30-450V
2.2.2钳形电流互感器测量范围：0-500A，可以根据用户要求订置
2.2.3工作频率：45-65Hz
2.2.4相位测量范围：-180° - +180°
2.2.5整机准确度等级：0.5级
2.2.6工作温度：-20℃ - +50℃
2.2.7工作电源：AC 30-450V，直接取自测量回路。
2.3绝缘与耐压
电流、电压输入端对机壳的绝缘电阻大于1000MΩ，工作电源输入端对外壳能承受工频2000V历时1分钟的耐压试验。
2.4外观
2.4.1检查仪箱体采用一体化工程塑料机壳，耐磨，携带方便；
2.4.2采用大屏幕和触摸键盘，功能菜单全部汉化，操作简单，显示直观。
3.面板布置说明
3.1 1/电流电压键：常数预置和时钟校准状态下为数字键“1”，其他状态下按此键显示电流、电压值；
3.2 2/功率建：常数预置和时钟校准状态下为数字键“2”，其他状态下按此键显示有功、无功值；
3.3 3/功率因数键：常数预置和时钟校准状态下为数字键“3”，其他状态下按此键显示功率因数、频率；
3.4 4/角度键：常数预置和时钟校准状态下为数字键“4”，其他状态下按此键显示角度；
3.5 5/相量图键：常数预置和时钟校准状态下为数字键“5”，其他状态下按此键显示相量图或进行接线判别；
3.6 6/变比键：常数预置和时钟校准状态下为数字键“6”，其他状态下按此键进行变比测试和极性显示；
3.7 7/变比误差键：常数预置和时钟校准状态下为数字键“7”，其他状态下按此键显示变比误差和角差；
3.8 8/校核常数键：常数预置和时钟校准状态下为数字键“8”，其他状态下按此键校核常数开始；
3.9 9/手动键：常数预置和时钟校准状态下为数字键“9”，误差校验和校核常数状态下为手动输入功能；
3.10 0/误差校验键：常数预置和时钟校准状态下状态下为数字“0”，主菜单状态下按此键进行误差校验；
3.11 确认键：确认操作命令键；
3.12 取消键：取消操作命令键；
3.13 ↑↓← →键：显示光标上下、左右移动；
3.14 复位键：当程序不能正常运行按此键；
4.工作原理
如图1所示，rx-JC203型手持式多功能用电检查仪通过电压接线端子直接测量一次侧电压，通过钳型电流互感器测量一次或二次电流，微处理器比较实测的电能与计量装置或电能表的算定电能，准确地检测计量装置的综合误差或电能表的误差。
5.操作方法
5.1 工作电源
本仪器内部有电源，供电由电压测量回路提供，只要其中一相有电，仪器就可以工作。
5.2 检查仪工作接线（关键操作）
5.2.1 电压接线
（1）检验三相三线制电能表（△接法）接线时，Ua、Uc接线端子接A相和C相电压，Uo接线端子接B相电压；
（2）检验三相四线制电能表（Y接法）接线时，Ua、Ub、Uc接线端子分别接到A、B、C三相电压，Uo接线端子接系统零线。
5.2.2 钳型电流互感器接线
（1）当仪器配置不同时，其功能使用方法也不同，说明如下：当仪器配置三只大量程钳型电流互感器，一只小量程钳型电流互感器（）时，大量程钳型电流互感器接入500A钳口，用来测量一次电量及综合误差，小量程钳型电流互感器接入钳口，与各相大量程钳型电流互感器配合测量该相互感器变比、极性二次电流、变比误差、角差；也可用小量程钳型电流互感器接入500A钳口，与A相电压配合测量单相电能表误差及二次测电量。
（2）当仪器配置中为三只大量程钳型电流互感器，三只小量程钳型电流互感器（）时，大量程钳型电流互感器接入500A钳口，用来测量一次电量及综合误差；小量程钳型电流互感器接入钳口，每相大量程钳型电流互感器与该相小量程钳型电流互感器配合，可同时测量三相互感器变比、极性、变比误差和角差；也可用小量程钳型电流互感器接入500A钳口，用来测量二次电量及单相或三相电能表误差。
注意：将钳型电流互感器插头插入插座后，须右旋插头，使之锁紧，以保证接触良好。
5.2.3 脉冲输入接线
根据拟选方式，把相应脉冲插头（光电采样器）插到校验输入插座，并左旋使之锁紧。
5.3 开机
接好线后，打开电源开关，液晶屏幕先显示开机画面，然后进入主菜单画面：
在主菜单画面下，用“↑↓”键移动光标选择相应的项目，按“确认”键进入相应的菜单操作。
5.3.1该画面下，按下“1-8”键可以直接测试各类电参数功能
“1”－显示当前测量的电压值及电流值；
“2”－显示上述电压与电流的有功与无功值；
“3”－显示功率因数与频率；
“4”－显示电压与电流的角度值；
“5”－当前接线为三相四线时，按此键显示电压与电流的向量图；当前接线为三相三线时，首次按下此键显示电压与电流的向量图；再次按下时显示接线判别结果；
“6”－显示测得的各项互感器变比、极性及A相小量程钳型电流互感器测得的二次电流值；
“7”－显示测得的各项互感器变比误差、角差，此时应保证常数预置画面中互感器变比值与现场的互感器标定变比相同；
6
“8”－按下此键后，仪器从接受到的*个校验脉冲开始累计定能，到接收Z后一个效验脉冲时结束并显示累计值，并要求用户输入现场电能表校验圈数内累计的电能值后，按“设置”键，即给出校验常数结果。此时应保证常数预置画面中圈数设置不能太小（圈数/电能表常数）〉=0.05KWh；
5.3.2 主菜单，选择“常数预置”项目并按下“确认”键，进入常数预置画面：
数预置画面中各项的显示值表示预置过的设置，测量时应根据被测对象进行必要的修改。
常数范围及含义
电表常数
a.范围：1～99999；
b.含义：该常数共四位，它乘以脉冲倍率所得到为电能表常数，设置时不满时四位是前面填0。
校验圈数
a.范围：1～999；
b.含义：该常数共三位，表示校验圈数，设置时不满两位前面填0。
输入方式
a.内容：手动、光电，二者取一，选取时用“← →”键反复切换；
b.含义：手动是指校验电能表时用手动计数方式输入，即指采样校验圈数内的*个和Z末一个光斑；光电是指校验电能表时哟功能光地采样方式输入，即采样校验圈数内的所有光斑。
工作方式
a.内容：有功、无功，选取时用“← →”键反复切换；
b.含义：分别对应有功表和无功表的检验。
钳表量程
a.内容：500A、100A、，选取时用“← →”键反复切换；
b.含义：根据现场负荷大小选择不同的电流量程，并选择大或小钳型电流互感器档位。
互感器变比
a.内容：0～999；
b.含义：现场电流互感器标定变比值。
常数的预置方法
在常数预置画面下，电表常数、校验圈数、互感器变比、校验人和表号，可用“↑↓”键移动光标到需要修改的位置，按下所需数字键即可。输入方式、工作方式、钳型互感器量程的选择，可用“↑↓”键将光标移到需要修改的位置，用“← →”键选取不同内容，修改完毕按下“确认”键，便可完成常数的预置，并返回主菜单。
5.3.3 设置完成后，就可以校验，按“0”键进入误差校验画面：
在时钟设置画面下，用“↑↓”键移动光标到需要修改的位置，按下所需数字键即可。修改完毕按下“确认”键，便可完成时钟设置，并保存设置
返回主菜单。如果按“取消”键，则不保存时钟设置，返回主菜单。
5.3.5数据存储
只有在误差校验画面才能执行存储功能。当校验误差结果显示后，可按“确认”键存储当前各参量，主要包括：表号、时间、校验人、误差、当前电压、电流、相位、功率、功率因数、相量图、变比误差、变比、角差等。存储序号从01-99，每存储一次，存储序号增加一，存储序号到99后从01重新开始，并覆盖原有记录。
注意：在进行存储操作前，应进行校核常数和CT变比测试，否则应两项的存储结果为空。
5.3.6数据输出
主菜单下，选择“数据输出”项目并按下“确认”键，进入数据输出画面。在数据输出画面下，自动检测有无U盘，如U盘已插入，数据会自动写入，写入过程中请勿拔出U盘和进行其他操作。写入完成后返回主菜单。若U盘未插入则进行等待，或按“取消”键，则退出当前操作，
接线判别时必须满足下列条件：
（1）感性负载时0°＜￠＜60°（功率因数0.5L＜COS￠＜1）
容性负载时－36°＜￠＜0°（功率因数0.8C＜COS￠＜1）
（2）电流负载Ia，Ic＞钳型电流互感器量程×10%
6.4 互感器变比的测量
测量互感器变比时，应注意大、小量程钳型电流互感器的方向，即电流应从钳型电流互感器上有“极性端”标志的一方流入，从没有标志的一方流出，否则将出现测量错误。当仪器配置为三只大量程钳型电流互感器、一只小量程钳型电流互感器时，用小量程钳型电流互感器分别与各相大量程钳型电流互感器对应测量各项的变比和极性；当仪器配置为三只大量程钳型电流互感器、三只小量程钳型电流互感器时，用各相小量程钳型电流互感器分别

我公司推出500A、200A、100A、四种类型钳型电流互感器，可直接配备在jc203型检查仪上，作为现场不打开电流回路时测量电流之用。

7.1操作使用时注意事项

（1） 故障检查仪开机前插好钳型电流互感器插头，同检查仪一起预热5分钟以后方可使用，严禁开机后插、拔钳型电流互感器插头。

（2） 钳型电流互感器上有“极性端”标记侧为电流流入端，即极性端。

（3） 钳型电流互感器使用前必须检查钳口是否清洁，如不清洁则清理后再用，否则会带来较大的测量误差。

（4） 测量前要开合两三次后再测，测时不要用手挪动钳口，或用手夹紧钳口。

（5） 钳型电流互感器在长途运输或强烈震动后要检查其钳口接触有无缝隙。

（6） 检查仪配用的Ａ、Ｂ、Ｃ三相钳型电流互感器，在出厂前已配合检查仪进行了综合调试，因此不可与其他检查仪互换，否则会带来测量误差。

（7） 钳型电流互感器在夹电流导线时钳口张开要适度，钳口啮合时要自然松开按柄，当遇到电流导线阻碍时要重新夹好，应听到钳口清脆的“咔嚓”声为佳，严禁卡线后钳口有间隙，否则会带来测量误差。

（8） 钳型电流互感器使用过程中要轻拿轻放，禁止剧烈摇动。

是上海日行电气有限公司多年销售的产品，质量保证！！！
