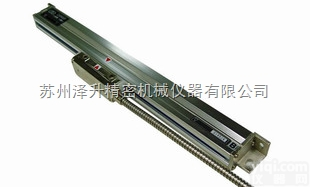

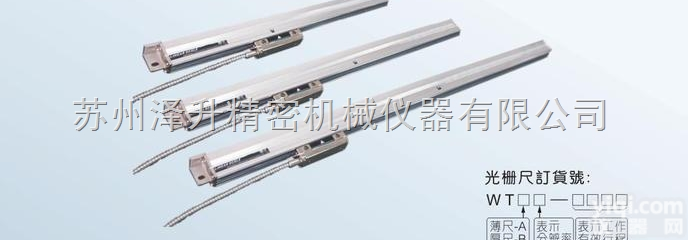

万濠 WTB5光栅尺

WTB5光栅尺几乎适用于任何机床，例如铣床、加工ZX、镗床、车床、和磨床、线切割、火花机等等。直线光栅尺动态性能好，运动速度可靠性高，沿测量方向的运动加速度大，这些特性使它不仅能足常规动态性能要求，也能满足直接驱动设备的高动态性能要求。

WTB5光栅尺优点：

1.光栅尺测量直线轴位置时不存在任何附加的机械传动元件，用直线光栅尺控制位置的控制环包括了全部进给机构，安装在滑板上的直线光栅尺可以检测出机械传递误差并能在控制系统电路中给予修正；

2.直线输出采用封闭式结构，铝制外壳保护光栅、扫描单元和轨道免受灰尘、切削的影响，弹性密封条保护外壳的密封。

 WTB5光栅尺产品特点

1.运行速度：每分钟60米以上
2.长距离传输：100米以上，中间不需增加任何界面
3.滑动部采用五只轴承，优异的重复定位性
4.信号线采用多层隔离线网及金属软外壳保护，防水及抗干扰性优良
5.尺身采用铝合金型材，经阳极处理，尺头部分用合金压铸，镀硬铬，耐腐蚀
6.防尘片采用特种塑胶，耐刮伤，耐腐蚀，磨擦阻力小
7.部件个体化，安装、保养、维护简易，防水、防尘性良好，使用寿命长
8.传感器采用玻璃精密计量光栅作为测量基准器

WTB5光栅尺功能：

★座标清零、分中、置数
★ABS坐标、INC坐标、1000组用户坐标
★缩水率
★计算器
★寻找机械原点（RI
）★圆周分孔★斜线分孔
★圆弧加工(WE6800-2,WE6800-3)
★斜面加工（WE6800-2、WE6800-3）
★EDM加工（WE6800E）
★寻边处理（选购件）

参数：

品名               生产长度      分辩率      光栅栅距      R1      工作速度

WTB05(厚尺) 50～1000     0.0005      0.02mm    50mm     30米/分

WTB1(厚尺) 50～3000       0.001        0.02mm    50mm     60米/分

WTB5(厚尺) 50～3000       0.005        0.02mm    50mm     90米/分

产品精度：±(3+3LO/1000)μm或更高精度

输出信号：2路TTL方波0°和90°；另可提供4路TTL方波0°、90°、180°、270°

其他资料相偏移差90°± 15°   工作温度：0℃～40℃   存储温度：-20℃～50℃

WTB 公称长度 L0=1000～3000mm时，每100mm为一档

500mm～900mmZ大行程:  公称尺寸+30mm， 信号线长度：3.5m

900mm以上Z大行程:  公称尺寸+50mm，信号线长度：5m（信号线可加长）
