PN-120A 充电式金属表面检测频闪仪_杭州品拓电子频闪仪

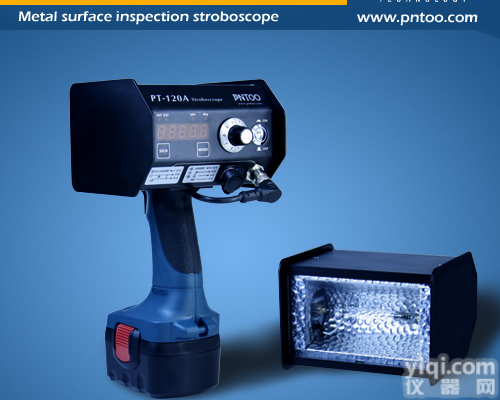

PN-220A金属表面检测频闪仪（充电式）

一、产品简介/ Introduction：

1. 包装、保温材料、视频电缆等行业的铝箔或其它金属材料在生产中的对质量控制的要求是非常高的。以铝箔为例：巨大的生产投资决定了铝箔制造行业必须严格控制生产中的每一道工艺。特别是在轧机及分切这两道工艺中，对于铝箔(物料)表面缺陷的现场检测将直接影响到产品的良品率。传统的检验方法只能停机静态观测，如有表面缺陷将造成整卷物料的质量不合格，造成巨大的经济损失，生产效率的低下。

2. PN-220A铝箔专用频闪仪在线测量检测物料表面缺陷(如：辊印，亮线等)，其原理是当频闪仪发出的亮光与高速旋转的轧机达到共同频率时，人眼观测到的物料表面会产生视觉相对静止状态，此时如有缺陷会出现黑色光斑，非常清晰的判断表面缺陷的位置，便于做出迅速调整，这项技术革新不仅大大提高了产品的良品率，还大大的提高了生产效率，迅速得到国内业内人士的认可，随著铝箔需求量的加大，提高生产效率，降低次品率必定会关系到每一个生产企业。

二、产品特点/Specifications ：

1. PN-220A型金属表面检测频闪仪（充电式）采用进口旋转编码器快速调频，内装高性能充电电池，无需AC220V交流供电，解除了电源线给操作带来的烦恼，手提任意携带进行观测，使用更加方便。一次冲足电，可以满足单班生产要求，连续工作时间为约2小时（与闪光频率有关）

2. 本频闪仪特别适合用电不方便、电压不稳定或有水蒸气等防爆要求的场合。

• 内触发/外触发选择快速转换；两倍频、半倍频快速调频功能；

4. 外触发工作方式时(利用光电信号)，能够实现图案的自动跟踪功能；

5. 内置存储器，具有闪光频率和内部参数自动记忆功能,为下次使用提供方便；

6. 采用进口编码器，配合精简的操作软件，旋钮调节更加快速、精确、实用，使用时方便自如,得心应手；

7. 软件具有频闪相位角调节功能；

8. 自动停闪等功能，节省用电，同时提高频闪灯的使用寿命；

9. 采用德国进口频闪灯管，内置高性能开关电源模块，提高闪光亮度及工作可靠性；

10. 智能化设计,能自动检测电网电压,自动保护,在充电中可正常使用；

11. 每次使用后请用出厂配套自动充电器充电,确保下次的使用。

三、技术参数/Technical parameters：

1. 电  源：                    DC12V

2. 显  示：                    5位LED显示

3. 频闪精度: ±0.1%

4. 工作方式： 内触发&外触发

5. 闪光频率范围：               50-6000f/m；显示精度0.1；

6. 外触发功能： 支持移相（滞后角度）控制

7. 外触发输入类型：  光电开关、霍尔开关、接近开关。

8. 外触发输出类型： PNP 常开

9. 外触发输入信号： 脉冲输入，上升边沿触发。电平（12 ～ 24）V；

10. 高电平保持 ： 时间>20uA。

11. 闪光持续时间：              约10μs。

12. 外触发电源输出： DC12V 50mA（频闪仪提供）；

13. 单次工作时间： 由功能键任意设定

14. 单次闪光能量： 0.19 J @ 1000f/m ；0.09 J @ 4000f/m

15. 环境光照度： 低于10000勒克斯

16. 光  斑： Φ300mm 圆形 @ 500mm处

17. 光照度LUX： 1100 lux @ 500mm 4000f/m

18. 出厂电源线: 无

19. 外形尺寸：  270 × 120 ×130 mm （长×宽×高）；

20. 重  量： 约2kg
