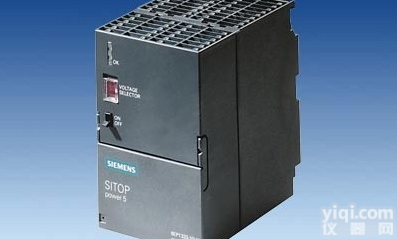

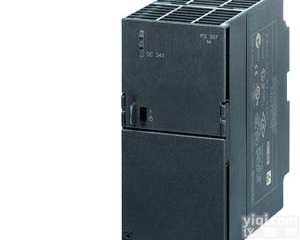

6ES7 307-1EA01-0AA0 西门子PS307电源模块

①

显示“输出电压 DC 24 V 存在”

②

24 VDC 开关

③

主回路和保护性导体接线端

④

24 VDC 输出电压接线端

⑤

张力消除

订货号

6ES7 307-1EA01-0AA0

输入

单相交流电源

额定电压 U_{in rated}

120/230 V AC

自动范围切换

电压范围

85 ... 132 V/170 ... 264 V

过压强度

2.3 x U_in rated, 1.3 ms

电源缓冲，I_out rated 时

> 20 ms，U_in = 93/187 V 时

额定电源频率，范围

50/60 Hz; 47 ... 63 Hz

额定电流 I_{in rated}

2.3/1.2 A

接通电流限制 (+25°C)

< 20 A, < 3 ms

I ² t

< 1.2 A²s

集成输入熔断器

T 3.15 A/250 V（不可触及）

在电源电缆中推荐使用小型断路器 (IEC 898)

从 6 A 起，特性曲线 C

输出

可控，隔离直流电压

额定电压 U_{out rated}

24 V DC

总公差

±3 %

• 静态线路补偿

约 0.1%

• 静载补偿

约 0.5%

残余纹波

< 50 mV_pp (典型值10 mV_pp）

尖峰信号（带宽：20 MHz）

< 150 mV_pp （典型值20 mV_pp)

调节范围

-

状态指示器

24 V绿灯亮，正常

开关动作

U _out无过冲 (软起动)

起动延时 / 电压上升

< 2 s/ 典型值10 ms

额定电流 I_{out rated}

5 A

电流范围

• Z高 +60ºC

0 ... 5 A

• 降容

-

动态过电流

• 短路时加电

典型值20 A，100 ms

• 运行期间短路

典型值20 A，100 ms

并联增加功率

√

效率

效率，当 U_{out rated}，I_{out rated} 时

约 87%

功率损耗，当 U_{out rated}，I_{out rated} 时

约 18 W

闭环控制

动态线路补偿 (U_{in rated} ±15%)

典型值±0.1% U_输出

动态负载补偿（I_out： 50/100/50%)

典型值±1% U_输出

负载阶跃调节时间

• 50 ～

典型值0.3 ms

• 100 ～ 50%

典型值0.3 ms

保护和监控

输出过电压保护

附加控制回路，< 28.8 V 时关断，自动重新起动

电流限值

5.5 ... 6.5 A

短路保护

电子停机，自动重启

连续短路 RMS 电流

< 7 A

过载/短路指示

-

安全

主/次隔离

√，安全特低输出电压 U_out，符合 EN 60950-1 和 EN 50178

保护类别

Class I

漏电电流

< 3.5 mA（典型值0.5 mA)

安全性测试

指定机构

CE 标识

√

UL/cUL (CSA) 认证

cULus-listed (UL 508，CSA C22.2 No. 142)，File E143289

防爆

ATEX EX II 3G Ex nA II T4;

UL 1604 Class I Div. 2 Group A, B, C, D

FM 认证

Class I Div. 2 组 A, B, C, D, T4

船级社认证

在S7-300系统内

防护等级 (EN 60529)

IP20

EMC

辐射干扰

EN 55022 Class B

供电谐波限制

EN 61000-3-2

抗扰度

EN 61000-6-2

运行数据

环境温度范围

0 至 +60℃，自然对流

运输和存储温度

‑40 ... +85°C

湿度等级

气候等级为 3K3，符合 EN 60721 规范，无冷凝

机械机构

连接

• 电源输入端 L、N、PE

每个螺钉型端子，用于 0.5 -2.5 mm ² 实心线/ 细绞线

• 输出 +

3 个螺钉型端子，用于 0.5 - 2.5 mm²

• 输出 -

3 个螺钉型端子，用于 0.5 - 2.5 mm²

外形尺寸（宽 x 高 x 深），[mm]

60 x 125 x 120

重量，约

0.6 kg

安装

可安装在 S7 导轨上

附件

用于标准安装导轨的安装适配器 (6EP1 971-1BA00)
