电动双座调节阀 电动双座调节阀
- 型号：电动双座调节阀
- 产地：扬州
- 供应商：扬州博雷阀业有限公司
- 供应商报价：6800
- 标签：电动双座调节阀,6800,扬州博雷阀业有限公司
产品库

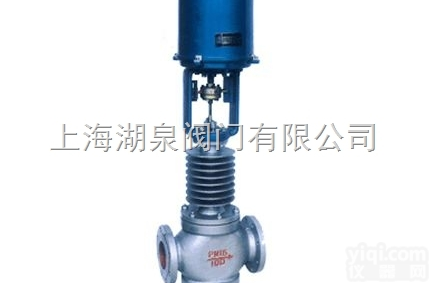

ZDLN型电子式电动双座调节阀是由3610L/3810I/PSL型电子式一体化电动执行机构(或智能型电子式执行机构)和双座调节机构组成。电动执行机构内有伺服系统，无须另配伺服放大器，有输入讯号及电源即可控制运转，连线简单，调节机构具有不平衡力小，允许压差大，流通能力大等特点。适用于高压差、大流量、有振荡及压力变化大的场合。
双座阀一般泄漏量很大，选择时请慎重！
规格与技术参数
| 公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流量 系数(Kv) | 直线 | 12.5 | 19.5 | 30.5 | 48.4 | 76 | 125 | 195 | 305 | 484 | 760 |
| 等百分比 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
| 额定行程 L(mm) | 16 | 25 | 40 | 60 | |||||||
| 配用执行机构 电子式(一体化) 或其它智能型 | 361LSA-08 381LSA-08 PSL201 | 361LSA-20 381LSA-20 PSL202 | 361LSB-30 381LSB-30 PSL204 | 361LSC-65 381LSC-65 PSL312 | |||||||
| 公称通径 DN(mm) | 250 | 300 | 350 | 400 | |||||||
| 额定 Kv | 直线 | 1100 | 1760 | 2750 | 4400 | ||||||
| 等百分比 | 1000 | 1600 | 2500 | 4000 | |||||||
| 额定行程 L(mm) | 100 | 100 | 100 | 100 | |||||||
| 配用执行机构 电子式(一体化) | 361LSC-99 381LSC-99 / PSL316 | 361LSD-160 PSL320 | |||||||||
| 公称 压力 PN | MPa | 1.6，2.5，4.0，6.4(6.3)/2.0，5.0，11.0 | |||||||||
| Bar | 16，25，40，64(63)/20，50，110 | ||||||||||
| Lb | ANSI：Class150、Class300、Class600 | ||||||||||
| 固有流量特性 | 直线(尽量少用)、等百分比(优先采用) | ||||||||||
| 固有可调比(R) | 50 | ||||||||||
| 信号 | 输入：4-20mA/1-5V，反馈输入：4-20mA | ||||||||||
| 电源 | 220V 50HZ(380V 须特别指明) | ||||||||||
| 允许泄漏量(l/h) | Ⅱ级(5×10-3×阀额定容量) 金属硬密封 | ||||||||||
| 工作 温度 T(℃) | 常温型 | -20～200 -40～250 -60～250 | |||||||||
| 散热型 | -40～450 -60～450 | ||||||||||
| 高温型 | (使用高温材料)450～650 | ||||||||||
| 低温型 | -60～-100 -100～-200 -200～-250 | ||||||||||
| 切断型 | -40～150(阀芯夹 PTFE) -60～200(阀芯夹增强 PTFE) | ||||||||||
注：① 本产品性能指标贯彻GB/T4213-2008标准
② 对于DN25以下没有双座阀之说，DN250-400不是全国统设产品，KV值要注意！
