涡街流量计

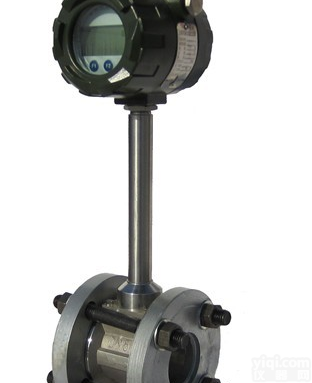

LUGB现场显示型涡街流量计
适用介质：蒸汽、气体、液体

仪表精度：±1.0%R, ±0.5%R,
仪表材质：不锈钢
现场液晶显示：带
口径范围：DN15—DN300mm
安装方式：法兰卡装
一、概述
LUGB型涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。
该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种型式，基本型测量单*量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。
二、仪表特点与用途
特点：
无可动部件，长期稳定，结构简单便于安装和维护
采用消扰电路和抗振动传感头，具有一定抗环境振动性能
采用超低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以上
由软件对仪表系数非线性进行修正，提高测量精度
压力损失小，量程范围宽
采用EEPROM对累积流量进行掉电保护，保护时间大于10年
用途：
本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
三、技术参数

公称通经（mm）

15，20，25，40，50，65，80，100，125，150，200，250，300

仪表材质

1Cr18Ni 9Ti

公称压力（Mpa）

PN1.6Mpa；PN2.5Mpa； PN4.0Mpa

被测介质温度（℃）

－40～+250℃ ；－40～+350℃

环境条件

温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa

精度等级

测量液体：示值的±0.5
测量气体或蒸汽：示值的±1.0、±1.5

量程比

1:10；1:15

阻力损失系数

Cd<2.6

输出信号

可选4-20mA或脉冲

供电电源

传感器：+12VDC 、+24VDC（可选）
变送器：+24VDC
现场显示型：仪表自带3.2V锂电池

信号传输线

STVPV3×0.3（三线制），2×0.3（二线制）

安装方式

法兰夹持或一体化法兰连接

传输距离

≤500m

信号线接口

内螺纹M20×1.5

防爆等级

ExdIIBT6

防护等级

IP65

允许振动加速度

1.0g

四、测量范围与压力等级

仪表口径（mm）

液体测量范围（m3/h）

气体测量范围(m3/h)

DN15

1.2-6.2

5-25

DN20

1.5-10

8-50

DN25

1.6-16

10-70

DN32

1.9-19

15-150

DN40

2.5-26

22-220

DN50

3.5-38

36-320

DN65

6.2-65

50-480

DN80

10-100

70-640

DN100

15-150

130-1100

DN125

25-250

200-1700

DN150

36-380

280-2240

DN200

62-650

580-4960

DN250

140-1400

970-8000

DN300

200-2000

1380-11000
