KC8502Q气动V型偏心调节阀球阀

产地：江苏省金湖县经济开发区神华大道379号
供应商：江苏康创自控工程有限公司
供应商报价：面议
标签：KC8502Q气动V型偏心调节阀球阀,-1,江苏康创自控工程有限公司

产品信息

KC8502Q气动V型偏心调节阀球阀主要技术参数：

公称通径（mm）		15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系数Kv		10	16	25	40	63	100	160	250	400	630	1000	1600	2500	4000
额定行程		90°
公称压力		1.6、4.0MPa
流量特性		V型：近似等百分比
可调范围		100:1、200:1
产品型号	气动	KC8502Q配GIX、AL等系列气动活塞执行机构）
	电动	KC8502D（配UNIC、PSQ、HQ、DHL等系列电子式电动执行机构）
作用形式		气动：气开式、气关式；电动：电开式、电关式
法兰标准		符合JB78-59，JB79-59、JBT79.1-94、JBT79.2-94、HG20592-2009、ANSI、JIS、DIN等标准

注：公称通径、公称压力超出列表范围的产品请本公司

阀体、阀内件材料组合、工作温度及泄漏率：

阀体材质	铸钢（ZG230-450）、不锈钢（ZG1Cr18Ni9Ti、316、316L等）
球体材质	不锈钢（ZG1Cr18Ni9Ti、316、316L、A105等）
阀杆材质	不锈钢（1Cr18Ni9Ti、316、316L等）
填料材质	聚四氟乙烯、柔性石墨
密封形式	软密封				硬密封
阀座材料	聚四氟乙烯	二硫化钼维强化聚四氟乙烯	碳纤维聚四氟乙烯	特种复合石墨	不锈钢或不锈钢+STL
泄漏率	零泄露			小于额定流量的10-4	小于额定流量的10-4 ，10-3
工作温度	-40~180°	-40~200°	-40~220°	-40~500°	-40~600°

注：特殊参数要求请于我公司。

外形尺寸

PN1.6MPA

公称通径			15	20	25	32	40	50	65	80	100	125	150	200	250	300
L（mm）			120	120	120	120	120	130	140	150	165	180	216	280	310	370
H1（mm）			95	95	100	100	110	115	120	130	140	155	175	220	250	280
配UNIC	D（mm）		157				207			256			380			420
	H（mm）	常温	275	280	290		330	340	400	460	535	640	690	750	795	840
	H（mm）	中温	295	300	310		370	400	460	525	600	710	760	850	990	1060
配GTX	D（mm）		203				294		300		380		450	603	683	720
	H（mm）	常温	283	286	298		340	350	410	420	555	660	724	774	885	950
	H（mm）	中温	303	306	318		380	410	470	485	620	730	794	875	1085	1150

PN4.0MPA

公称通径			15	20	25	40	50	65	80	100	125	150	200	250	300
L（mm）			130	130	130	130	138	160	160	175	190	224	290	320	380
H1（mm）			95	95	100	100	110	115	120	130	140	175	220	250	280
配UNIC	D（mm）		157		207			256			380			420
	H（mm）	常温	275	280	305	330	340	410	460	535	670	690	750	795	840
	H（mm）	中温	295	300	325	370	400	470	525	600	740	760	850	990	1060
配GTX	D（mm）		222			394	300		380		450	603	683	720
	H（mm）	常温	306	309	321	340	370	410	468	555	717	771	774	915	950
	H（mm）	中温	326	329	341	380	430	470	533	620	787	840	874	1115	1150

注：各规格所配执行机构因工艺参数不同会有变化

允许差压

允许差压与执行机构配置等有关，订货时应注明工作压差，便于生产厂家确定配置

信息声明：本产品供应信息由仪器网为您整合，供应商为（江苏康创自控工程有限公司），内容包括（KC8502Q气动V型偏心调节阀球阀）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于（KC8502Q气动V型偏心调节阀球阀）的信息，请直接联系供应商，给供应商留言！

供应商产品推荐

您可能感兴趣的产品

电动偏心半球阀，PQ940电动偏心球阀，凸轮挠曲调节阀
杉米电动偏心半球阀，PQ940电动偏心球阀，凸轮挠曲调节阀
ZDR-35002电动偏心旋转调节阀 电动偏心旋转调节阀

型号：ZDR-35002电动偏心旋转调节阀
气动偏心旋转调节阀 气动偏心旋转调节阀厂家|价格

型号：气动偏心旋转调节
气动偏心旋转阀气动偏芯旋转调节阀 凸轮挠曲阀 调节阀

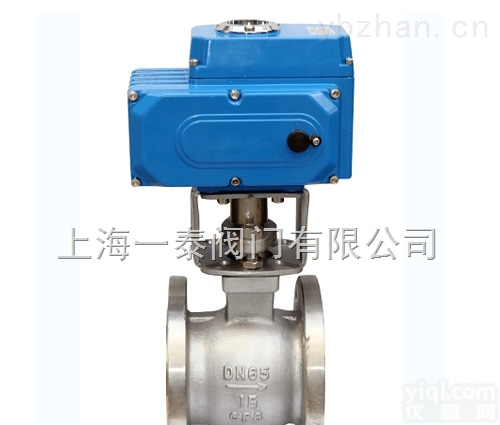

电动偏心半球阀（凸轮挠曲调节阀），上海一泰阀门厂
