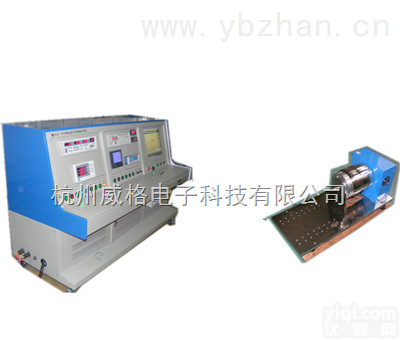

CW系列 涡流测功机及其测试系统

仪器名称：涡流测功机及其测试系统
仪器型号：CW系列
特点：
一、简介：涡流测功机及其测试系统由涡流测功机、测功机控制器、电参数测量仪及采集装置、试验电源、操作台及电气柜、测功机台架/工装夹具及附件、电脑及专用测试软件组成。涡流测功机又称电磁测功机它可以取代磁粉离合器、水力测功机、直流发电机组等，用来测量各种电动机、汽油机、柴油机、齿轮箱等动力机械的性能，成为型式试验必要设备，与其它测功装置相比，CW系列测功装置具有更高的可靠性、实用性和稳定性。
技术特点：结构简单、运行稳定、价格低廉、使用维护方便；采用水冷却，噪音低、振动小；输入转速范围宽，可用于变频调速等各类电动机及动力机械的型式试验；控制器采用单相交流电源，控制功率小；转矩的测量可以采用电子磅秤、压力传感器或高精度转矩转速测量仪等，适用不同测量精度的场合；该装置还能作制动器用，制动力矩大。
主要技术参数：

型号	输入转矩 （r/min）	额定力矩 （N.m）	吸收功 率     （KW）	励磁电压 （V）	励磁电流 （A）	冷却方式 （L/min）	重量 （Kg）	备注
CW5KB	300~3600	5	0.75	＜90DC	＜5	1	36	转速1500r/min以下为恒转矩1500r/min以上为恒功率
CW10B		10	1.5				40
CW20B		20	3			2	52
CW50B		50	8			5	83
CW100B		100	15			8	120
CW200B	200~3600	200	30			15	210
CW300B		300	45			25	300
CW650B		650	100	＜  180DC	＜10	55	730
CW1000B		1000	150			80	1200
CW2000B		2000	315			160	2470
