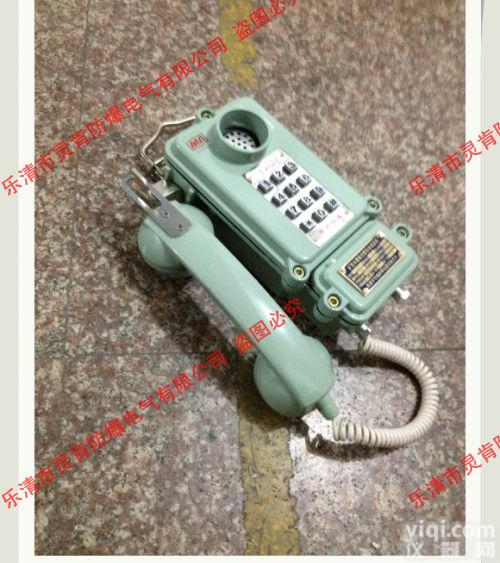

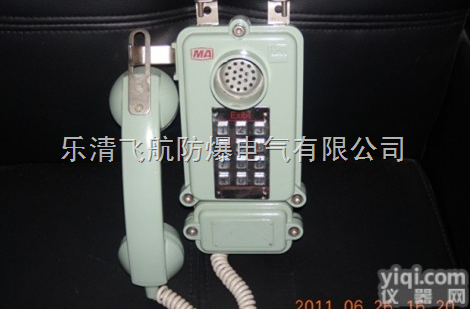

KTH-33矿用本安型机说明书
一、 KTH33矿用本安型使用范围
KTH-33矿用本安型机为双音频机，与关联设备HDK耦合器及调度台或交换机可组成煤矿安全通讯系统网，可广泛使用于具有爆炸性混合物的环境中。其防爆标志为“ExibI”.
二、 KTH-33矿用本安型主要特点
1、 本机机体为铝合金铸造成型，外型美观，机械强度高。
2、 采用国内新型按键号盘（接听式无按键号盘）。
3、 机内电路采用国际通用集成电路，具有发号准确，通话清晰，稳定。
4、 具备音频、脉冲发号兼容功能（出厂时一般开关置于音频）。
5、 整机具有防震、防潮、体积小、重量轻、坚固、耐用、维修方便等特点。
三、 KTH33矿用本安型主要技术参数
1、 使用条件：
环境温度：-10~40度
环境温度：95度
大气压力：（86~106）KPA
关联设备：HDK耦合器
2、 安全参数
馈电电压：24~60V
Z大输入直流电流：30MA
Z高振铃开路电压：60V
Z大输入铃流：20ma
3、 电声指标：
发送响声评定值：≥+20dB（0km仿真线）≤+18dB（10km仿真线）
接收响度评定值: ≥+8dB（0km仿真线）≤+2dB（10km仿真线）
侧音掩蔽评定值: ≥+2dB（0km仿真线）≤+8dB（10km仿真线）
振铃声线:80Db
脉冲断续比:16+-0.2:1
脉冲速率:10+-1次/秒
双音频号盘子频率见下表
4、 外形尺寸：112*290*122
5、 整机重量：2、5KG
四、 KTH33矿用本安型使用说明：
（1） 将机的输入线接至HDK耦合器输出端（耦合器应置于安全区）而耦合器输入端接调度台或交换机即可。
（2） 当调度台或交换机为信号制式脉冲信号时，把话机打开把开关“置于脉冲”位。
（3） 摘机后听到拔号音即可拔号，当被叫占线，可按下叉重新拔号即可。
五、 KTH33矿用本安型使用注意事项
1、 避免机受到强烈震动，冲击和水淋。
2、 机在检修时，不得改变电路元件规格和型号，否则将破坏防爆性能。
3、 本机只允许与HDK耦合器使用，禁止与其它关联设备使用。
4、 本机配接的用户线路应满足下列要求：
5、 用户线环阻≤1K欧
6、 线间漏电阻≥20K欧
7、 分布电容≤0。1f/km
8、 分布电感≤1mh/km
六、 KTH33矿用本安型订货须知
1、 订货须指明按键式或接听式
例：订KTH-33矿用本安型机接听式，10只
