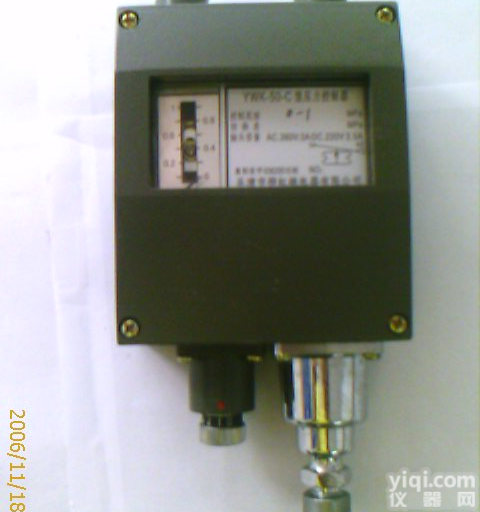

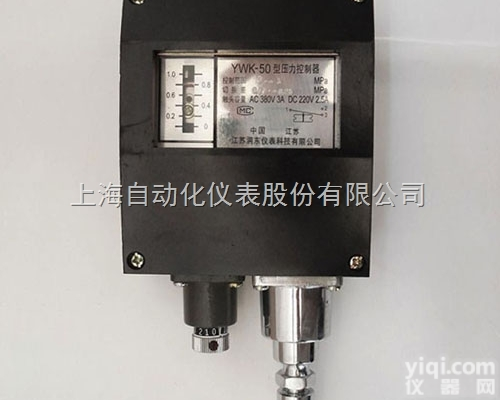

YWK-50压力控制器

产品信息

产品名称: YWK-50压力控制器
产品说明:

YWK-50压力控制器采用波纹管式传感器。可用于气体、蒸汽等气体介质和液体介质。控制器的设定值可调，调节范围-0.1……4Mpa。
YWK-50型：采用酚醛压塑型粉壳体，为普通型。



◇ 主要技术性能：
环境温度：-25～55℃
外壳防护等级：YWK-50 IP40
抗振性能：YWK-50 10～60Hz 0.075mm
60～150Hz 10m/s2
触点容量：AC380V 3A（阻性）
DC220V 2.（阻性）
重复性误差：见规格表
机械寿命：105次





◇ 规 格：
● 切换差可调
序号
设定值调节范围
MPa
切换差调节范围
MPa
设定值误差
MPa
重复性误差
MPa
备 注
1
-0.1……0
0.0065……0.026
±0.004
0.002
同序号6-11备注栏
2
0……0.1
0.006……0.028
±0.004
0.002

被控介质对黄铜、
锡青铜、铅锡焊料
无腐蚀作用


3
0……0.2
0.01……0.08
±0.008
0.004
4
0……0.3
0.025……0.1
±0.012
0.006
5
0……0.5
0.03……0.1
±0.02
0.01
6
0……0.8
0.07……0.25
±0.032
0.016

被控介质对
黄铜1Cr18Ni
9Ti不锈钢
铅锡焊料
无腐蚀作用




7
0……1
0.07……0.25
±0.04
0.02
8
0……1.5
0.1……0.28
±0.06
0.03
9
0……2
0.12……0.3
±0.08
0.04
10
0……3
0.15……0.5
±0.12
0.06
11
0……4
0.25……0.6
±0.16
0.08





◇ 设定值的调整：
压力控制器的设定值调整步骤，举例说明如下：
[例]：选用0～0.8MPa规格的压力控制器，要求控制气体压缩机的输出压力保持在0.5～0.6MPa之间，具体操作步骤如下：
● 将控制器的开关接线端子接入压缩机电机的电源控制回路中（接1.3端子则降压接通，升压断开）。将被控气体导入控制器波纹管室。
● 旋动设定值调节杆，使指针指示在标度尺刻度0.5MPa上，此值即为下切换值。
● 接通电源，使压缩机工作，气体压力上升。反复调整切换差旋钮，使压力上升到0.6MPa（上切换值）时控制器开关切换。





◇ 外形及安装尺寸：





◇ 外形及安装尺寸：



序号3～11规格的压力控制器



◇ 安装：
● 打开表盖，将控制器垂直安装在仪表板上，严禁用手拨动或用工具碰撞拨臂，以防改变性能。
● 取下锁紧螺母旋动调节杆，使指针指在所需控制的压力设定值上，拧紧锁紧螺母。
● 旋动切换差旋钮，以获取需要的切换差。
● 旋下接头将直径为6毫米的金属导压管的一断锡焊在套筒上，然后旋紧接头使连接管密封，
被控介质由金属导压管进入波纹管室，如下图所示。
