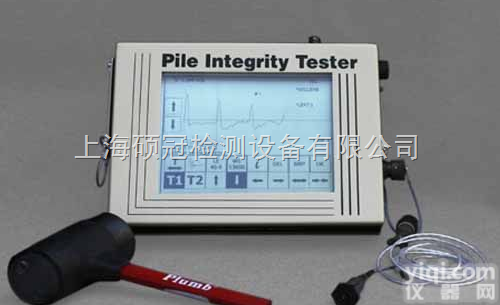

PIT-V/PIT-FV型 桩基完整性测试仪

PIT-V/PIT-FV型桩基完整性测试仪的详细介绍:PIT-V/PIT-FV型桩基完整性测试仪产品概述： 桩身完整性检测仪PIT采用了低应变法(也称反射波法、脉冲回波法或瞬态响应法)来检测桩身的完整性。PIT适用于各种灌注桩及预制桩等。它可以检测桩身中存在潜在危险的缺陷(如裂缝、缩径、夹泥、空洞等)，并且在一定条件下可以测定基桩的桩长，还可以采用双速度测试法对既有基础下的基桩(如支撑桥梁或高楼)进行检测。用PIT检测时不需要预先计划和埋管，而且现场检测速度快、使用简单，一个人就能操作。由于这些优点，使得对现场全部基桩的完整性进行检测变得既经济又可行。实际中将一个加速度传感器安装在桩顶平面或桩身侧面，负责接收手锤敲击产生的应力波信号。当桩身阻抗变化时，就会产生的早反射波(2L/C之前)信号(或桩底反射波信号)。根据早反射波的相位、到达时间和幅值判定缺陷的性质、位置及程度。实测信号在现场利用PIT就可以进行处理计算，或者传输到计算机用PIT-W软件做进一步分析。PIT采用易于操作的触摸屏幕。内置充电电池可以工作一整天。技术参数： PIT主机技术指标 - 物理参数尺寸：75×175×235 (mm) 重量：2.2 kg - 背光，半反射式VGA显示屏，适合在各种光照条件下使用 - 工作温度范围：0～40℃， - 存储温度范围：-20～65℃ - 便携式仪器手提箱内置电池(可连续使用8个小时)PIT锤技术指标 - 锤头直径 手锤 力锤 38.1mm 0.5kg 0.5kg 50.8mm 1.4kg 1.4kg 76.2mm 3.6kg 4.1kg - 力锤装有一个5mV/g的加速度传感器PIT加速度传感器技术指标 - 大小：20×20×60 (mm) - 工作温度范围：-50～120℃ - 电路：集成阻抗转换电子装置标称 - 灵敏度：50mV/g - 加速度范围：±100g - 冲击极限：30,000 g - 频率范围：0.7～9000 Hz - 幅值线性：<±1% 共振频率：>40 kHz - 标称时间常数: >0.5秒上海硕冠科贸发展有限公司 上海硕冠检测设备有限公司 : 网址http://www.sg1718.com
