整体小孔板、内藏小孔板 整体小孔板、内藏小孔板

产品信息

产品名称: 整体小孔板、内藏小孔板
产品特点:
特殊节流装置形式及选用
1、机翼型测风装置
机翼测风装置是目前国内电力行业一二次风量测量中运用Z广的一种流量测量装置，它与其它测风装置比较有如下优点：
a、具有独特的机翼线型，能产生较大的差压，测量稳定。
b、采用双机翼或多机翼结构，装置本身长度短，并且所需上下游直管段也较短。
c、压损较小，产生的压损不超过差压值的14%。
d、流束均匀稳定，对流体具有一定的整流作用。
e、安装维护方便。
f、精度较高，在Z大流量的30～范围内，误差不超过2%。
型　　号：LGJT-A（法兰联接）
　　　　　LGJT-B（焊接）
取压方式：特殊取压
适用压力：≤1.6MPa
适用管径：≥300mm
组件标准：行业标准
结构形式：（如右图所示）
2、双重文丘里管和插入式低压损流量计
适用于各种方管或圆形管道的流量测量，它具有*压力损失极小，价格低廉，要求的直管段长度较短的特点，特别适用于大管径大流量的测量。
型　　号：LGST LGFT
取压方式：特殊取压
适用压力：≤6.4MPa
适用管径：360～3000mm
组件标准：行业标准
结构形式：（如左图所示）


3、均速流量计（阿牛巴流量计）
适用于各种方管或圆形管道的流量测量，它具有*压力损失极小，价格低廉，要求的直管段长度较短的特点，适用于大管径大流量的测量，在风量测量中运用较广。
型　　号：LGZT
取压方式：特殊取压
适用压力：0.01～6.4MPa
适用管径：25～3000mm
组件标准：行业标准
结构形式：（圆形、菱形如左图所示）


4、1/4圆孔板锥形入口孔板和双重孔板
对于管道雷诺数很小或介质粘度高的场合，应用孔板或喷嘴等来测量很难达到要求，而这些装置正是专为此而设计的。
型　　号：LGEH LGEF LGRH LGYH
取压方式：环室取压 钻孔取压
　　　　　法兰取（D≥40）
适用压力：≤1.6MPa
适用管径：25～400mm
组件标准：行业标准
结构形式：（如左图所示）


5、圆缺孔板和偏心孔板
圆缺孔板和偏心孔板适用于脏污介质的流量测量，它使含有沉淀杂质或悬浮杂质的介质更容易通过孔板，不会在孔板前端形成堆积而影响测量。
型　　号：LGQZ LGQF LGQJ
取压方式：钻孔取压 法兰取压 径距取压
适用压力：≤16.0MPa
适用管径：50～2000mm
组件标准：行业标准
结构形式：（如左图所示）

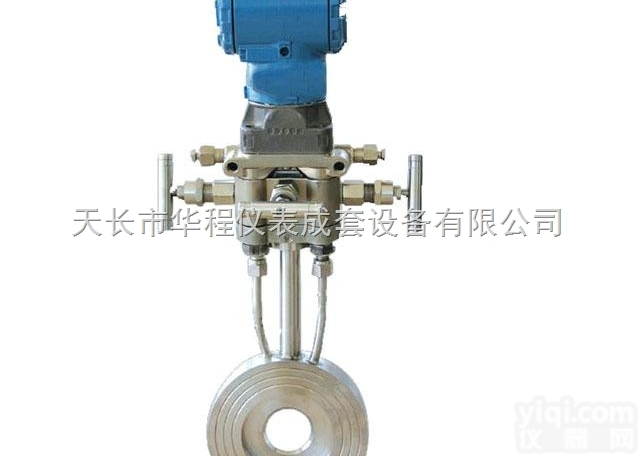

6、整体小孔板、内藏小孔板
小孔板适用管道内径小于50mm的场合的流量测量。
型　　号：LGMZ LGNF
取压方式：角接取压 法兰取压
适用压力：≤16.0MPa
适用管径：15～50mm
组件标准：行业标准
结构形式：（如左图所示）


7、高压透镜孔板
高压透镜孔板适用于压力大于20MPa场合的流量测量，一般在化工和炼油部门的高压场合应用较多。
型　　号：LGGH
取压方式：角接取压
适用压力：≥20MPa
适用管径：15～150mm
组件标准：行业标准
结构形式：（如左图所示）
信息声明：本产品供应信息由仪器网为您整合，供应商为（安徽天康集团股份有限公司），内容包括 （整体小孔板、内藏小孔板 整体小孔板、内藏小孔板）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （整体小孔板、内藏小孔板 整体小孔板、内藏小孔板）的信息，请直接联系供应商，给供应商留言！
