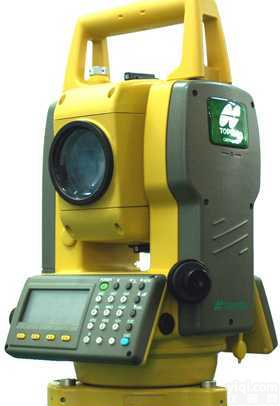

GTS-102N 拓普康GTS-102N全站仪

仪器类型

GTS-102N

望远镜

长度

150mm

物镜孔径

45mm(EDM：50mm)

放大倍率

30×

成像

正像

视场角

1°30′

分辨率

3.0″

Z短视距

1.3m

距离测量

单棱镜

2,000m

三棱镜

2,700m

测量精度

±(2mm+2ppmxD*)m.s.e

测距时间

精测模式

约1.2秒(首次4秒)

粗测模式

约0.7秒(首次3秒)

跟踪模式

约0.4秒(首次3秒)

气象改正

有

棱镜常数改正

有

两差改正

有

角度测量

测角精度**

2″

5″

测角方式

法读数

取样方式(H:水平/V:垂直)

H：对径  V：单侧

Z小读数

5″/1″

度盘直径

71mm

显示

显示器

双面

倾斜补偿器

方式

液态补偿器

补偿范围

±3′

水准器灵敏度

长水准器

30″/2mm

圆水准器

10′/2mm

光学对中器

成像

正像

放大倍率

3×

调焦范围

0.5～∞

场视角

5°

耐用性

防水防尘等级

IP54

工作温度

-20℃～+50℃

电源

内置电池

TBB-2、电压7.2V、容量2300毫安时(Ni-MH)

充电器

TBC-2

连续测距测角时间

10小时

连续测角时间

45小时

其他

仪器尺寸

336mm(高)×184mm(宽)×172mm(长)

重量(含电池)

4.9kg

仪器箱

3.4kg

仪器高度

176mm

通信接口

标准RS-232C

微动装置

单速

外接电源插口

有

功能

数据采集、放样、新点设置、SD/VD/HD、N/E/Z、HL、HR/V、V%、H倍角测量、REM(悬离测量)、MLM(对边测量)、水平角测量、水平角HO设置、水平角保持、视准偏差校正、打标桩、测站点设定、90°蜂鸣提示、道路测设

存储容量

数据采集24000点、坐标24000点
