TYT02 太阳能教学实验实训装置|新能源教学设备

1、系统规格
系统Z大电压：21.5V
系统Z大电流：2A
系统Z大功率：25W
太阳能电池规格
组件尺寸(L*W*H)：621*281*28mm，单晶硅太阳能电池 x 1
Z佳功率：20W
Z佳工作电压：17.05±0.5V
Z佳工作电流：1.20±0.10A，
2. 控制器规格：
光电控制器：额定电流为10A，配置铅酸蓄电池（教学设备），负载为100W以下的12V直流负载，控制单元一信道为光控输出，另一通道为多类定时输出
用户型控制器：，额定电压：12V，Z大光电电池功率：60W，Z大负载电流：，过放电压：11.0 ± 0.5， 蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关
3. 电表规格：
电流表：x 3, 0~2A，显示模式︰0.5”LCD液晶显示
电压表：x 3, 0~20V，显示模式︰0.5”LCD液晶显示
温度表：x 1, -19.9～99.9℃
4. 负载：
风扇：x 1，额定电压：12V，工作电流：0.2，功率：3W
交通灯：2组(R,G,B)，额定电压：12V，工作电流：0.2，功率：3W
LED灯：1组(7颗)；蜂鸣器：x 1；马达：x 1，额定电压：12V，工作电流：0.2，功率：3W
开关：x 1；按钮：x 1
5. 电池：
阀控式密封铅酸蓄电池，额定电压：12V，额定容量(20hr) ：3.3Ah，充电方法（恒压），循环︰Z大充电电流为825mA
6. 电压器：
1个电压器(可变电阻)，电阻值调整范围为0～1kΩ
DC/DC：5个DC/DC电源模块
提供DC转AC模块
7. 实验单元：
实验一 太阳能电池发电原理实验
实验1-1 太阳能光电板能量转换实验
实验1-2 环境对光电转换影响实验
实验二 太阳能电池光电系统直接负载实验
实验三 光电控制型太阳能系统发电实验
实验3-1 光电型控制单元工作原理实验
实验3-2 光电型控制单元充放电保护实验
实验四 用户型太阳能发电和利用实验
实验4-1 用户型控制单元工作原理
实验4-2 用户型控制单元充放电保护实验
实验五 太阳能系统电器负载实验
实验六 综合实验
实验七 太阳能电池基本特性测试实验
实验八 外部扩充DC转AC外接电器实验
实验九 单晶太阳能电池I-V特性曲线实验


TYT02 太阳能教学实验实训装置|新能源教学设备

相关产品：

TY-XSP01--太阳能教学实验箱

TY-TYN01--太阳能电池组件生产实验线

TY-T08型--太阳能光热教学实验平台

TY-TYN05--逆变器系统原理及应用实验箱

TY-FL33--风力发电机特性实验箱

TY-TB1000A--太阳能光伏并网发电实训台

TY-PV23--太阳能光伏并网发电教学实训台

TY-TYN07--500W风光互补并网发电系统教学实训台

TY-ZRL006--质子交换膜燃料电池教具

TYZL-35-1--轴流风机

TY-PVT002A/B型--硅光电池光伏特性综合实验仪

TY-F500--风光互补发电测量与控制实训系统

TY-XYL03型--燃料电池发电全检测型实验系统

TY-FG02--风光互补发电、充电、逆变实训装置

TY-FG03--风光互补发电充电、逆变实训装置

TY-TG02型--小型模拟太阳升降、太阳跟踪、光伏发电、充电逆变实训装置

TY-FX04型--风向跟踪风力发电实训装置

TY-TF01型--太阳能发电整流逆变实训装置

TY-FG01--风光互补发电充电逆变实训装置

TY-FL02型--风力发电整流逆变实训装置

TYT-102--太阳能教学模拟实训台

TY-XYL02--水冷型燃料电池科研实验台

TY-XYL01--燃料电池教学实验台

TY-T05--燃料电池实验台

TY-PVT001--光伏发电教学实验箱

TY-SWP01--风光互补发电实训系统

TY-FL31--轮毂旋转变桨机舱跟踪发电整流逆变实训装置（型）

TY-SDY21A--太阳能电源技术及其应用装置

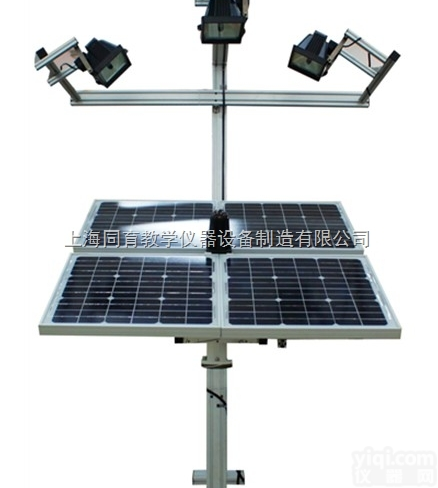

TY-PV20--太阳自动跟踪系统实验实训装置
