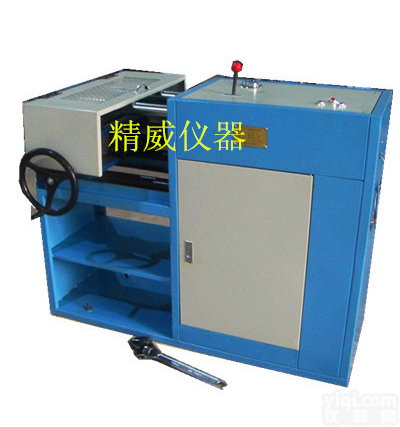

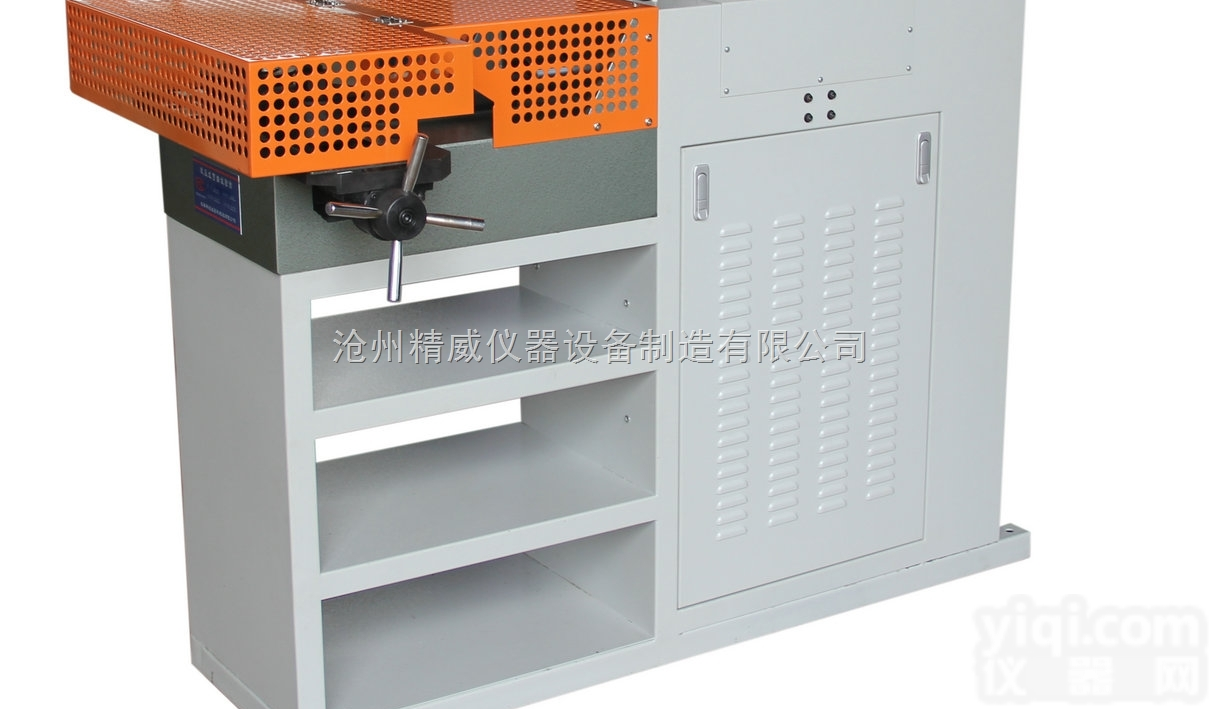

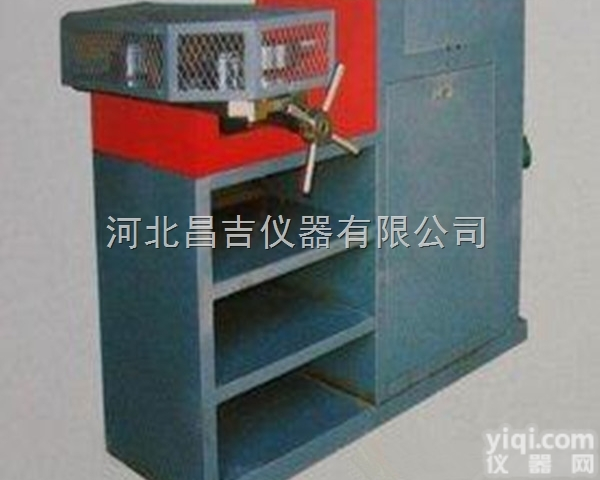

QE-160型液压式弯曲试验机

QE-160型液压式弯曲试验机是专门用来进行金属材料---园材.钣材,建筑用钢筋和管材的弯曲试验,完全能满足GB232及其他有关弯曲试验的规定要求.

本试验机采用卧式布局,工作台面高度适中,并采用液压施力方式,操作方便省力,工作速度书,试验效率很高,是做弯曲试验的思想设备.

本试验机适用于冶金,船舶,建筑,建材钢管厂及质检部门的弯曲性能检测之用.

QE-160型液压式弯曲试验机技术规格参数

Z大推力..................................160KN

工作行程..................................270mm

试样直径（圆材）..................Φ10－Φ40mm

试样厚度 ×高度（钣材）.........(10－40) ×50mm

弯心（压滚）直径..................Φ10－Φ160mm

弯心（压滚）直径尺寸系列：6，8，10，12，14，16，30，36，40，42，48，54，56，60，64，66，72，75，80，86，100， 112，128，140，144，160，180，200，等28种。

其中带粗线数值的弯心随机供应，其它尺寸及非本系列尺寸弯心，将根据用户订货要求提供。

电动机功率................................750W

外形尺寸（长×宽×高）..........1300×650×1050mm

重量：.........................................300Kg

工作原理及结构

QE－160型液压式弯曲试验机，采用液压施力方式，将试样置于承压滚前，弯心装于活塞杆上，用手动换向伐手柄加压,把活塞杆及弯心推向试样，使试样弯曲变形，直至所需要求，退回弯心，即可完成这次试验工作.可见,操作简单省力,工作速度很快,试验工作效率极高.

本试验机为框架式结构,主要工作部件内曲架位于箱体左上部位.弯曲架上设有承压滚及其ZX距调节机构油缸的活塞杆伸向两个承压滚ZX,操作用手柄<手动换向伐的>,置于箱体上部靠左部位.箱内配置了油箱,油缸,油泵及电动机和液压元件,电气配电盘也装在箱内左侧壁上.
