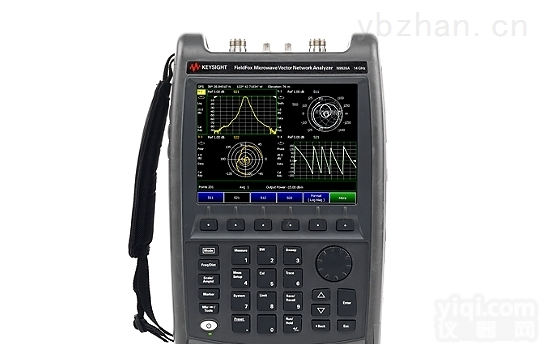

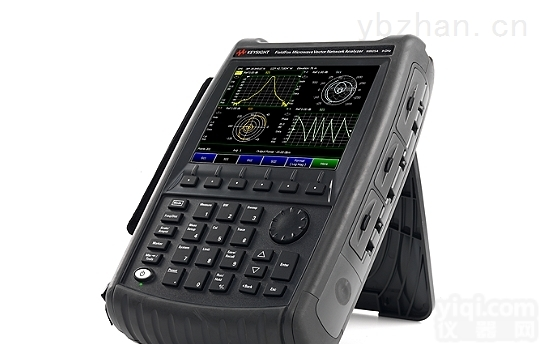

安捷伦 N9926A/N992/N9923A手持式微波矢量网络分析...

矢量网络分析仪（VNA）

• 30 kHz 至 14 GHz
• 方向性 > 32 dB，VNA 动态范围：100 dB 至 9 GHz，94 dB 至 14 GHz
• 在整个频率范围内的平坦输出功率为 ± 1 dB，以 1 dB 步进调整
• 传输/反射（S21、S11）或全 2 端口（S21、S11、S12、S22）


电缆和天线分析仪

• 30 kHz 至14 GHz
• 故障点距离、回波损耗、电缆损耗

矢量电压表（VVM）和功率测量

• VVM:30 kHz 至 26.5 GHz，可比较相位长度和电气长度
• 通过 USB 传感器执行平均功率和峰值功率测量
• 内置功率计：5 kHz 至 14 GHz

FieldFox 仪器特性

• 三年标准保修期
• 电池使用时间：3.5 小时
• 重量：3.0 kg 或 6.6 lbs
• 工作温度： -10 至 +55 °C (14 至 131 °F)

FieldFox 组合分析仪，技术概述

FieldFox 简要比较

FieldFox 可执行常规维护、深入故障诊断等任务。无论您在什么地方工作，FieldFox 都能执行出色的微波测量。随身携带 FieldFox 就意味着测量精度得到了保障。

VNA 的基本功能是传输/反射分析（S11、S21），经过配置后包括全 2 端口 S 参数测量。FieldFox 可与其它功能一起订购：电缆和天线分析仪、内置功率计、矢量电压表、可变直流电源、内置 GPS 接收机、通过 iPad 或 iPhone 进行远程控制。

以下附件属于每台 FieldFox 的标配：交流/直流适配器、电池、便携包、LAN 电缆、快速参考指南和用户指南。


应用

• 卫星通信、微波回程
• 军事通信、雷达系统
• 有源和无源器件测试


精度

• 获得精度与台式机媲美的测量结果
• QuickCal – 内置校准 – 无需校准套件
• CalReady – 在测试端口上迅速执行故障点距离和 S 参数测量
• 全 2 端口未知直通校准

稳固

• 防尘设计（无风扇和通风孔）可以提高仪器在恶劣环境中的可靠性
• 防水；抵御盐分多的环境和潮湿环境
• 符合 MIL-PRF-28800F 2 类标准
• 符合 MIL-STD-810G Method 511.5 Procedure I 要求，适用于爆炸性环境（被测类型）
