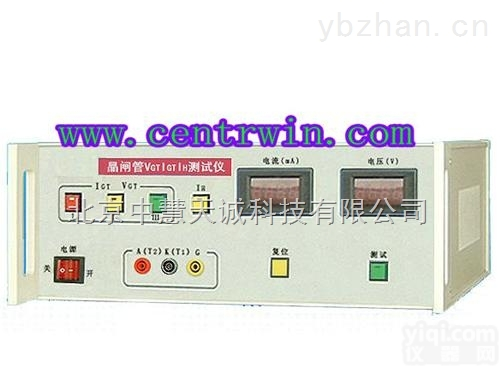

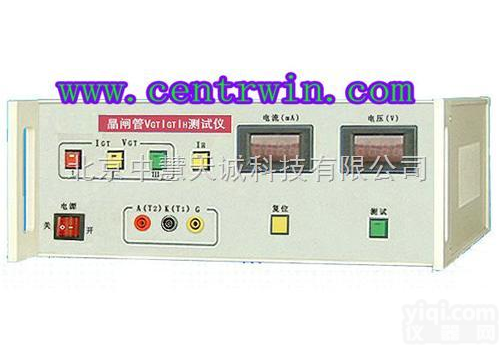

| 晶闸管三项参数测定仪/晶闸管触发电压测定仪/晶闸管触发电流测定仪/晶闸管维持电流测定仪 型号：ZH8674 | |
| 产品简介: 本仪器是晶闸管触发电压VGT、触发电流IGT和维持电流IH三项参数的专用测试设备。适用于各种反向阻断晶闸管，逆导晶闸管及双向晶闸管的参数测试。本测试仪设计先进，结构合理，操作简便。并具有数字显示，自动测试等功能。其技术指标符合GB4024-83标准的规定，是电力半导体器件生产厂和使用单位为理想的检测设备。 技术参数 A(T2)、K(T1)间的断态电压：DC 12V(内部限流电阻6.8Ω)。 触发电流、维持电流测量范围：1-450mA 触发电压测量范围：0-7V 测量时间：小于2S 工作条件 电 源：AC 220V±10% 50HZ 温 度：0-40℃ 整机功耗：小于75VA 整机重量：约10Kg 整机尺寸：440×440×150mm 结构特征 本仪器为箱式结构，数字显示，读数直观方便。前部是面板，装有控制键、数字显示表和接线端子等。后盖板上装有三芯电源插座和保险丝盒(保险丝为0./250V)。三线电源插头的地端要可靠接地，以确保测试人员的安全和测试精度。 使用方法 “电源”开关 此开关掷向开时，内藏指示灯亮，电源接通。 “A(T2)、K(T1)、G”接线端子 被测器件接线端子 “mA”电流显示表 显示被测器件的触发(维持)电流，单位毫安。 “V”电压显示表 显示被测器件的触发电压，单位伏特。 “IGⅠ+”触发象限选择键 按动此键，内藏指示灯亮，主回路A(T2)接正、K(T1)接负、G接正，仪器处于触发电流待测状态。 “IGⅠ-”触发象限选择键 按动此键，内藏指示灯亮，主回路A(T2)接正、K(T1)接负、G接负，仪器处于触发电流待测状态。 “IGⅢ-”触发象限选择键 按动此键，内藏指示灯亮，主回路A(T2)接负、K(T1)接正、G接负，仪器处于触发电流待测状态。 “IH”功能选择键 按动此键，内藏指示灯亮，“mA”电流显示表显示大于“450”的某一数值，仪器处于维持电流待测状态。 “复位”键 按动此键，在触发参数待测状态下，“mA”电流和“V”电压显示表显示零。在维持电流待测状态下，“mA”电流表显示大于“450”的某一数值，“V”电压表显示的数值无意义。 “测试”键 按动此键，仪器开始根据功能选择键所处的状态，自动进行相应的测试。测试过程中，测试键内藏指示灯亮，测完后，指示灯自动熄灭。 电源线连接 三线电源插头的地端要可靠接地，以确保测试人员的安全和测试精度。 测试步骤 打开“电源”开关。 将被测器件接在“A、K、G”接线端子上。 选择“IGⅠ+”、“IGⅠ-”、“IGⅢ-”触发象限功能键或“IH”维持电流功能键。 测试普通、快速晶闸管选择“IGⅠ+”，测试KS双向晶闸管分别选择“IGⅠ+”、“IG Ⅰ-”、“IG Ⅲ-”，测试维持电流选择“IH”。 按动“复位”键 如仪器处于触发参数待测状态，电流、电压显示表回零。如仪器处于维持电流待测状态，电流显示表显示“450”mA左右的某一数值。 按动“测试”键 测触发参数时，电流表和电压表显示的数字由小到大变化，测完自动停止变化；测维持电流时，电流表显示数字由大到小变化，测完自动停止。测试过程中“测试”键内藏指示灯亮，测完后指示灯自动熄灭。此时稳定的显示值即为测量读数。(注：测维持电流时，电压表显示的数值无意义。整个测试过程在2秒内完成)。 更换被测器件后，按4.3.3-4.3.5条操作即可。 注：对同一器件进行多次重复测试，测试过程由于被测器件发热，参数会有所变化，测试中应注意。 www.centrwin.com www.ghitest.com |  |
