产品[SWP-T20X系列小型化压力变送器]资料

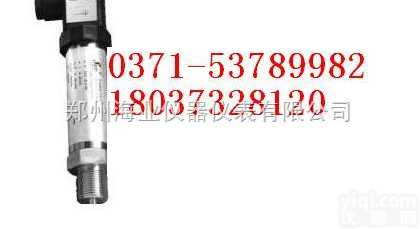

产品名称:SWP-T20X系列小型化压力变送器 产品型号:SWP-T20X 产品展商:昌晖仪表｜swp昌晖｜无纸记录仪｜LED智能仪表｜香港昌晖仪表国内专业销售代理 简单介绍 　SWP-T21X系列小型化压力变送器采用具有国际先进水平的进口陶瓷压阻 传感器或扩散硅传感器，配合高精度电子元件，经严格的工艺过程装配而成 。采用无中介液的干式压力测量技术，充分发挥了陶瓷传感器的技术优势， 使SWP-T21X系列压力变送器具有优异的技术性能。稳定性高，并具有很高的 测量精度。 SWP-T20X系列小型化压力变送器的详细介绍 SWP-T20X系列小型化压力变送器具有多种型号，多种量程，多种过程连 接形式及材料。可广泛用于石油、化工、电力、冶金、制药、食品等许多工 业领域，可适应工业测量的各种场合及介质，是传统压力表及传统压力变送 器的理想升级换代产品，是工业自动化领域理想的压力测量仪表。 主要特点 　　◆稳定性高　　　　　　　　每年优于0.1％满量程。 　　◆温度偏移小　　　　　　　由于取消了测量元件中的中介液，因而传感器不仅获得了很高的 测量精度，且受温度的影响小。 　　◆可靠性好　　　　　　　　采用大规模IC，电路可靠性好，抗干扰性能强。 　　◆适用性广　　　　　　　　产品具有多种型号，多种过程连接形式，多种制作材料，可适应工业测量中的各种介质。 　　◆安装维护简便　　　　　　产品结构合理，体积小,重量轻，可直接任意位置安装。 工作原理 　　仪表通过温度传感器把温度信号变为电信号，再由前置放大器把此电信号放大滤波，送往CPU的A/D 转换模块进行模拟量到数字量的变换。后由CPU进行数据处理并显示及PWM输出。原理框图如下： 　　被测介质的压力直接作用于传感器的陶瓷膜片上，使膜片产生与介质压力成正比的微小位移，正常工作状态下，膜片Z大位移不大于0.025毫米，电子线路检测这一位移量后，即把这一位移量转换成对应于这一压力的标准工业测量信号。超压时膜片直接贴到坚固的陶瓷基体上，由于膜片与基体的间隙只有0.1毫米，因此过压时膜片的Z大位移只能是0.1毫米，所以从结构上保证了膜片不会产生过大变形，该传感器具有很好的稳定性和高可靠性。　　　　　　　　　　　　　　　　 技术参数 　　 ◆准确度等级　　　　　0.5级 　　 ◆回 差 　　　　 　　0.1%FS 　　 ◆温度影响 　　　 　±0.1%/10℃ 　　 ◆工作电压 　　　 　DC 13V～30V 　　 ◆年稳定性 　　　 　±0.2% 　　 ◆信号输出 　　　 　4～20mA 　　 ◆允许过压 　　　 　量程150% 　　 ◆外型尺寸 　　　 　120×60×100 max 　　 ◆Z大压力 　　 　　量程200% 　　 ◆允许温度　　　 　　　介质 -20～70℃　　　环境 -20～80℃ 带GDM接插件压力变送器外形图及尺寸 GMD接插件接线端子图   １、 供电电源正 ２、 供电电源负 ３、 ＮＣ Ｂ、屏蔽线和地线 注意事项 　　将GMD接插件的固定螺丝下，拨下接插件便看见图２，但必须用摄子将螺丝孔内小塑料卡簧向中间撬一下，才能拆开接插件，看见接线端子。 接线方式 零点及量程调整 　　GMD接插件和不锈钢连接件之间是用螺纹连接的，反时针旋下GMD插件，内部有2个多圈电位器。 型号内容 型　号 代　码 说　明 SWP- □ □ □ □ □ □ □ □ T20X基本型 变送器类型 T20X               基本型 过程连接方式和材料 R             外螺纹G1/2（不锈钢　1Gr18Ni9Ti） G             外螺纹M20×1.5（不锈钢　1Gr18Ni9Ti） 密封件材料 3F           聚四氟乙烯 信号输出方式 2         4-20mA二线 外壳类型 A       不锈钢无现场指示，防护等级IP65 精度等级 2     0.2 5     0.5 9     特殊要求 测量范围     见标准量程表 Y   非标准量程 传感器类型 R 　陶瓷压阻
