电接点压力表-压力仪表-压力表系列
- 产地：江苏金湖县经济开发区环城西路
- 供应商：江苏铭宇仪表科技有限公司
- 供应商报价：面议
- 标签：电接点压力表-压力仪表-压力表系列,-1,江苏铭宇仪表科技有限公司
产品库

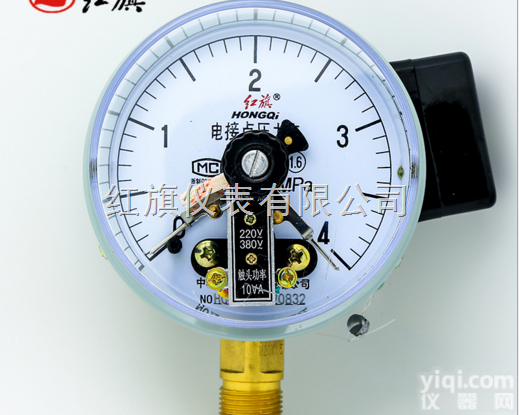

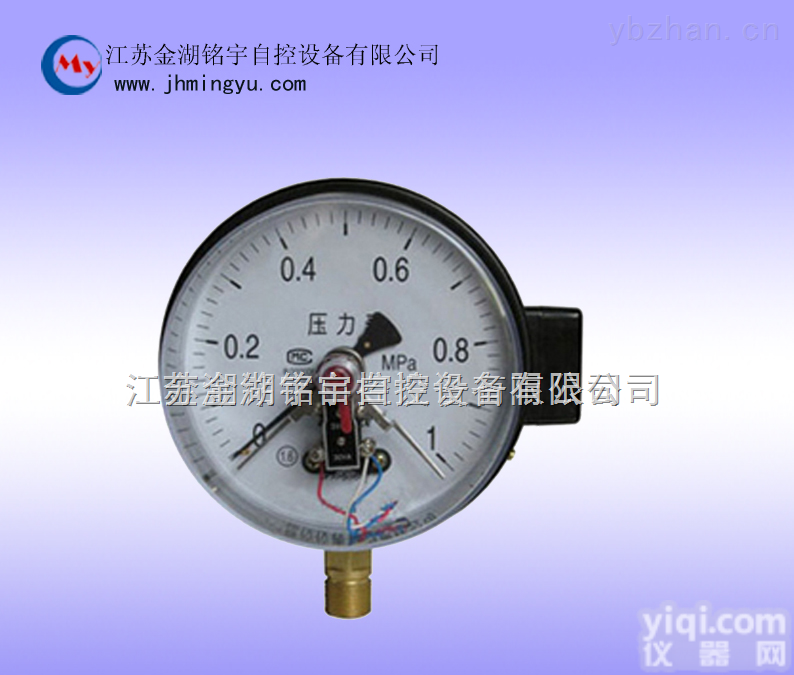

MY-YX100/150系列电接点压力表是用于测量对铜和铜合金不起腐蚀作用的气体、液体介质的正负压力，并在压力达到预定值时发出信号，接通控制电路，达到自动控制的报警得目的。
电接点压力表具有测量控制功能，可任意设定上、下控制压力值，动作稳定可靠，在石油、化工、电站、冶金等工业企业及机电设备上广泛配套使用。
一、电接点压力表结构原理：
仪表由测量系统、指示装置、磁助电接点装置、外壳、调节装置及接线盒等组成。
当被测压力作用于弹簧管时，其末端产生相应的弹性变形—位移，经传动机构放大后，由指示装置在度盘上指示出来。同时指针带动电接点装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。
二、技术指标：
1.接点装置电气参数及控制形式：
触头功率 | z高工作电压 | z大工作电流 | 控制形式 |
30VA（阻性负载） | 220V D.C或380V A.C | 1A | 上下限、双上限、双下限 |
2.电气电路连接示意图：
3.型号表示与量程范围：
名称 | 型号 | 公称直径 | 精度等级 | 触头容量 | 测量范围 | 连接螺纹 |
电接点 压力表 | YX-60 | ø60 | 2.5 | 10 | 0～0.1；0～0.16；0～0.25 0～0.4；0～0.6；0～1； 0～1.60～2.5；0～4；0～6； 0～10；0～16；0～25； 0～40；0～60；0～100 -0.1～0.06；-0.1～0.15 -0.1～0.3；-0.1～0.5 -0.1～0.9；-0.1～1.5 -0.1～2.4 -0.1～0 | M14×1.5 |
YX-100 | ø100 | 1.6 | M20×1.5 | |||
YX-150 | ø150 | |||||
磁助式 电接点压力表 | YXC-100 | ø100 | 30 | |||
YXC-150 | ø150 | |||||
轴向带前边 电接点压力表 | YX-100ZT | ø100 | 10 | |||
YX-150ZT | ø150 | |||||
轴向带前边磁助式电接点压力表 | YXC-100ZT | ø100 | 30 | |||
YXC-150ZT | ø150 | |||||
轴向带前边耐震 电接点压力表 | YNXC-100ZT | ø100 | ||||
YNXC-150ZT | ø150 | |||||
耐震 电接点压力表 | YNXC-100 | ø100 | ||||
YNXC-150 | ø150 | |||||
氨用 电接点压力表 | YAXC-100 | ø100 | ||||
YAXC-150 | ø150 |
4.电接点压力表部分外形尺寸：
型号 | D | H | H1 | H2 | d0 | d | d1 | B | B1 | L | L1 |
YXC-60 | ø60 | 46 |
| 13 |
| M14×1.5 |
| 56 | 72 | 14 |
|
YXC-100 | ø100 | 95 |
| 17 |
| M20×1.5 |
| 87 | 121 | 20 |
|
YXC-100ZT | 96 | 33 | 30 | 118 | 5.5 |
|
| 115 | |||
YXC-150 | ø150 | 78 | 40 | 17 | 165 | M20×1.5 | 5.5 | 113 | 150 | 20 |
|
YXC-150ZT | 78 | 30 | 100 |
5.外形尺寸图：
