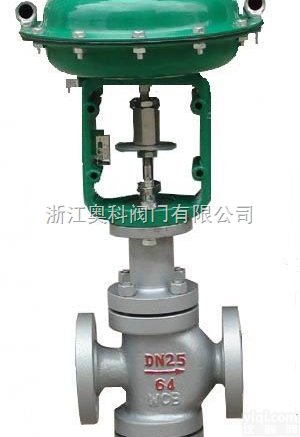

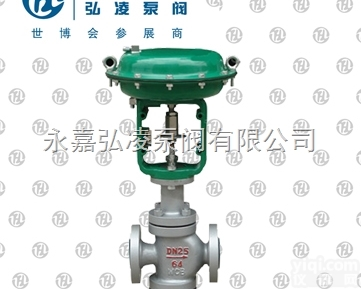

ZJHN 气动薄膜双座调节阀产品信息ZJHN型号
- 型号：ZJHN
- 供应商：上海洲程阀门有限公司
- 供应商报价：面议
- 标签：气动薄膜双座调节阀产品信息ZJHN型号,-1,上海洲程阀门有限公司
产品库
| 公称通径mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | ||
| 额定流量系数kv | 10 | 16 | 25 | 40 | 63 | 100 | 250 | 250 | 400 | 630 | 100 | 1600 | 2700 | ||
| 公称压力MPa | 1.6 4.0 6.4 | ||||||||||||||
| 行 程mm | 16 | 25 | 40 | 63 | 100 | ||||||||||
| 介质温度℃ | -40～230℃（常温型），散热片式230～450℃（中温型），特殊订货-100～600℃ | ||||||||||||||
| 流量特性 | 直线、等百分比 | ||||||||||||||
| 法兰标准 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 | ||||||||||||||
| 阀体 材质 | PN （MPa） | 1.6 | WCB（ZG230-450） CF3CF8 CF8M | ||||||||||||
| 4.0,6.0 | WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||||
| 阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||||
| 上阀盖型式 | 普通式（常温型），热片式（中温型） | ||||||||||||||
| 可调比 | 30:1 | ||||||||||||||
| 气源接头 | M16×1.5 | ||||||||||||||
执行机构主要技术参数
| 型 号 | ZHA（B）-1 | ZHA（B）-2 | ZHA（B）-3 | ZHA（B）-4 | ZHA（B）-5 | ZHA（B）-6 |
| 有效面积cm2 | 200 | 280 | 400 | 630 | 1000 | 1600 |
| 行 程mm | 10 | 16 | 25 | 40 | 60 | 1000 |
| 弹簧范围KPa | 20～100（标准）；20～100、40～200、20～60、60～100、80～240 | |||||
主要技术性能指标
| 项目 | 指标值 | |
| 基本误差％ | 不带定位器 | ±5.0 |
| 带定位器 | ±1.0 | |
| 回差％ | 不带定位器 | 3.0 |
| 带定位器 | 1.0 | |
| 死区％ | 不带定位器 | 3.0 |
| 带定位器 | 0.4 | |
| 允许泄漏量L/h | 1×10-3×阀额定容量 | |
