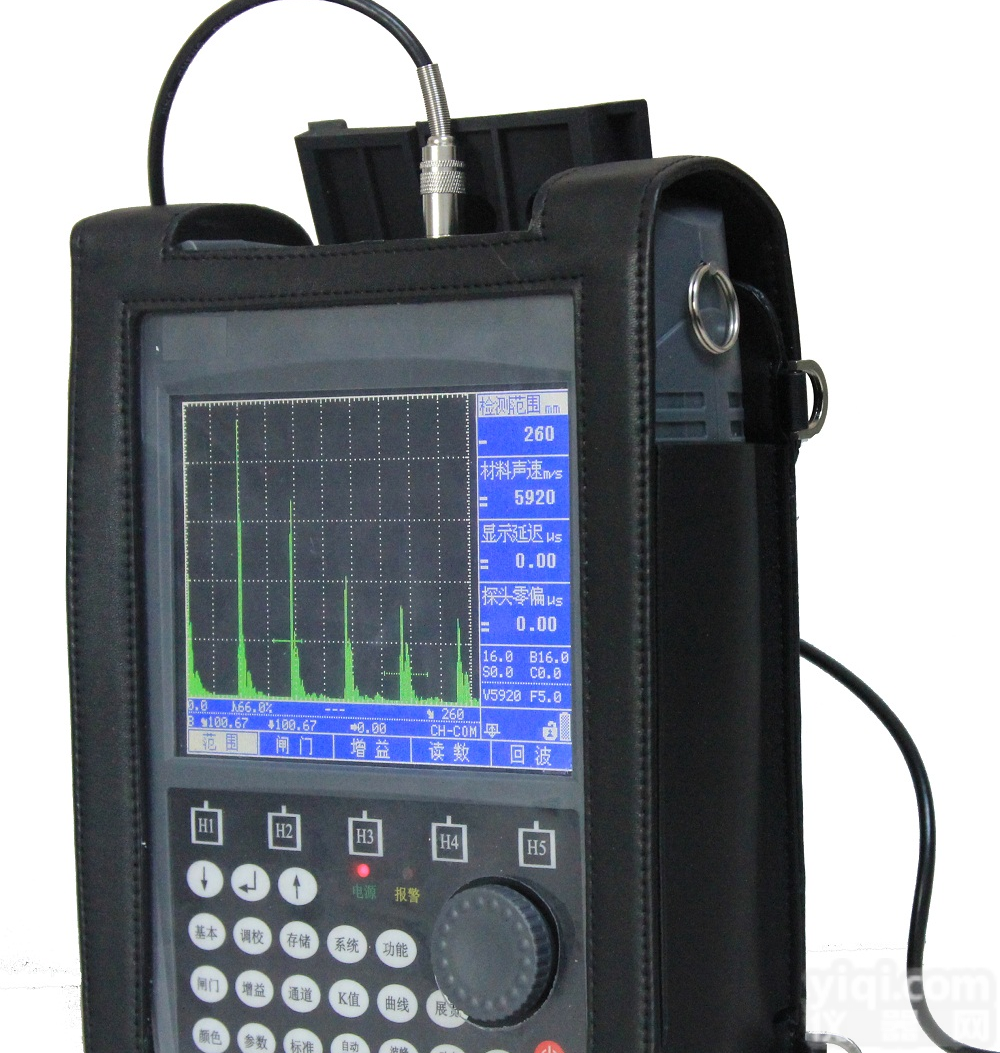

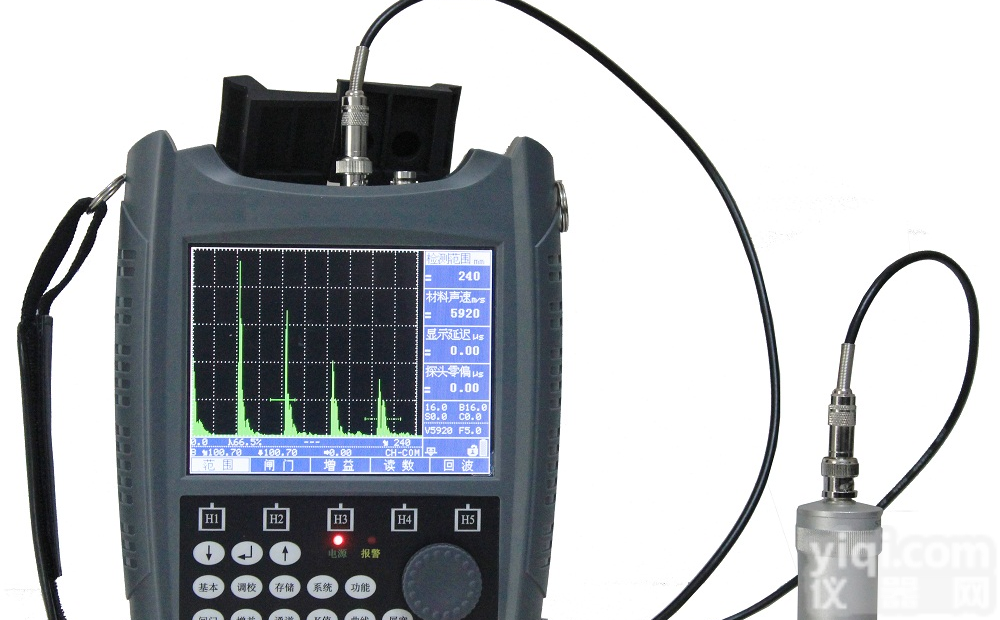

深圳总经销CTS-3020/CTS-3030数字超声探伤仪 深圳CTS-3020/CTS-3030数字超声探伤仪

● 创新设计 高速采样

● 指标先进 功能齐全

　技术先进 稳定可靠

全新理念与传统技术的*结合
　　——满足你对*无暇的追求
　　CTS-3020 数字超声探伤仪是SIUI 新开发的高技术产品，它与 CTS-4020、
CTS-2020 等多种数字超声探伤仪组成一个更新换代的产品系列，适合国内外不同用户对锻件、焊缝、飞机零部件等探伤的各种需要，为新老朋友提供更为优质的设备和服务。
　　CTS-3020 的诞生，体现了 SIUI 一贯的优良传统：创新技术，先进工艺，体积小，重量轻，功能强大，操作简单。

技术创新
　　不断创新，努力达至*境界是我所的一贯宗旨。CTS-3020采用嵌入式计算机系统和超大规模现场可编程集成电路设计，把大型超声仪器所具备的优良性能压缩到极小的空间；高达63dB的探伤灵敏度余量满足大锻件和粗晶材料的探伤需求；Z新的彩色TFT液晶显示屏带给你Z佳的读测效果；简便的界面波跟踪功能适用于水浸法探伤；再配以DAC、TCG、RF射频回波显示、大容量存储器、USB接口等新技术、新功能，使CTS-3020成为一台小巧轻便却性能的超声探伤仪。此外，彩色TFT液晶屏快速的响应时间，确保快速扫查回波也显示无遗；轻触式键盘性能可靠、手感舒适；突出的电磁兼容设计技术使仪器的现场抗干扰能力大大加强。

简单实用方便
　　小型轻便、美观实用、中文菜单、操作简便、功能强大。充分体现SIUI一贯的设计理念：简单实用方便可靠，性能指标和功能更上一层楼。

项 目

单 位

技 术 数 据

衰减器误差

dB

每12dB±1dB

垂直线性误差

%

≤3

动态范围

dB

≥30

探伤灵敏度余量

dB

≥63

远区分辨力

dB

≥26

水平线性误差

%

≤0.5

电噪声电平

%

≤20（1～4MHz）

工作频率范围

MHz

0.5 ～ 15，分1 ～ 4 / 0.5 ～ 8/2 ～ 15三档可选

脉冲重复频率

分10档可调
探测范围≤1500mm时，约20Hz ～ 500Hz
探测范围＞1500mm时，约20Hz ～ 200Hz

薄板分辨力

mm

≤3（5C10N 探头）

测量分辨力

mm

0.1

探测范围

mm

0 ～ 6000 （钢纵波），连续可调，Z小显示范围5 mm

脉冲移位

mm

-10 ～ 1000 （钢纵波）

探头零点

μs

0 ～ 199.9

材料声速

m/s

1000 ～ 9999

阻尼

高/低

YZ

%

0 ～ 80

检波方式

正向、负向、双向、滤波、射频（RF）

增益调节

dB

0 ～ 110；分 0.5 / 2 / 6 / 12步进调节

波形比较

可选择某一时刻的波形作基准波形，实时波形与基准波形同屏显示

二次波颜色

以不同颜色显示二次回波的波形

USB接口

2个USB接口，可实现仪器内部存储数据、数据波形向U盘的转存，打印探伤报告

打印机

可配用HP-1020、HP-1120、Canon-S100SP打印机

DAC曲线

Z多能记录10个回波参考点并逐段显示；可改变DAC 3线间dB距离；可以插入回波参考点或对选定的回波参考点进行修正

TCG曲线

由DAC曲线转换而来，并根据DAC曲线对回波幅度进行补偿，使不同声程而大小相同的人工反射体的回波幅度*

数据存储器

500组数据集，包括探伤状态参量、回波图形、DAC 曲线和备注信息等

监视闸门

2个独立的测量闸门，B闸门可设定为界面波跟踪闸门模式

报警信号

声光报警（内接蜂鸣器和面板LED发光二极管）

测量点选择

闸门内Z高波的峰值或第1回波的前沿

回波评价

声程、水平距离、垂直距离、幅值、dB差值显示

A型回波冻结

冻结探伤画面

缩放

选择正常和放大两种显示模式

峰值记忆

可选择回波峰值记忆显示，背景峰值波形以不同颜色表示

显示屏

5.7"高亮度TFT液晶显示屏, 320×240象素

电源

交流电或电池

电池类型

锂电池组（7.4V 、7.2Ah）

工作时间

h

≥6 （与背景光亮度有关）

工作电压

V

6～9 DC （外部电源）；6.0～8.4 （电池）

工作温度

℃

-10～40

重量

Kg

约1.94（不含电池）

尺寸

mm

260 ×95× 180 （长×宽×高）

CTS-3030

　　CTS-3030配置场致发光（EL）显示屏，不支持屏幕颜色变化；工作温度为-20℃-40℃；其他性能参数及功能与CTS-3020相同。
