结构原理

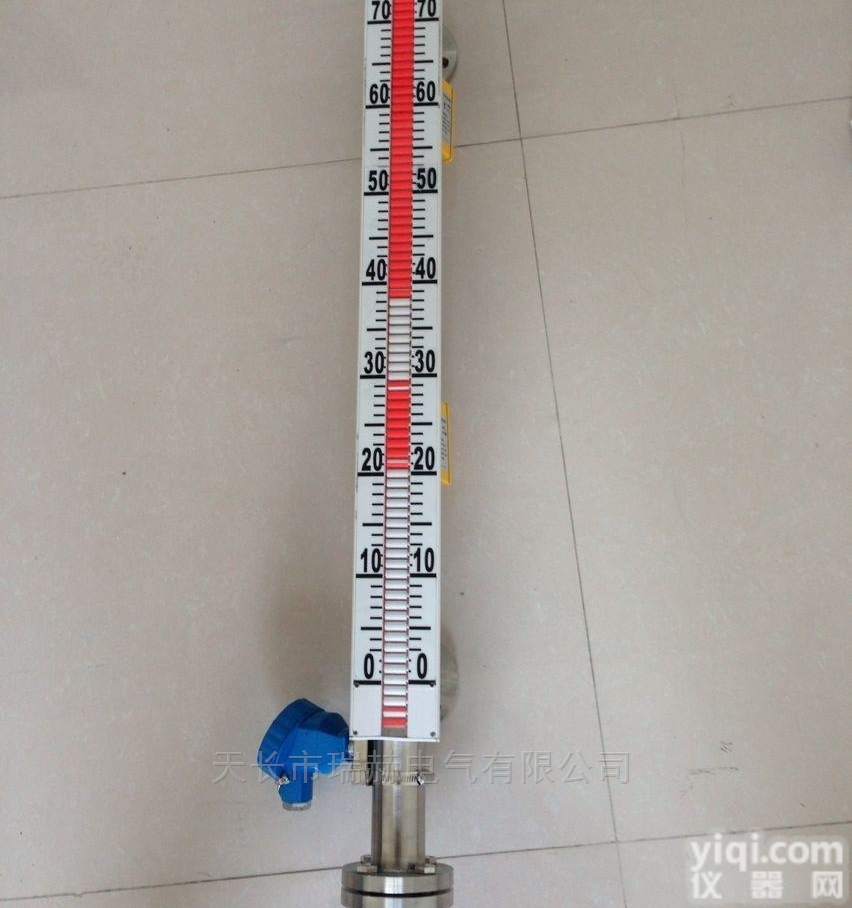

UHZ-517C12A高温400lbs磁翻柱液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的*磁钢通过磁耦合传递到现场指示器，驱动红白翻柱转180°，当液位上升时，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

适用范围

UHZ-517C12A高温400lbs磁翻柱液位计适合高温高压容器内液体介质的液位测量。除现场指示，还可配远传变送器、报警（控制）开关，指示功能齐全。指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受储槽高度限制，指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。结构简单，安装方便，维护费用低。

技术参数

测量范围：150～8000mm的或远输条件不允许超过长度的液位计可采用分段制造

工作压力：4.0M Pa

工作温度:≤420℃　　

精确度:±10mm

500kg/m³

环境振动：频率≤25Hz  振幅≤0.5mm

0.08m/s

介质粘度: ≤0.4Pa.s

过程连接:旁路侧面安装法兰:DN25,PN4.0

         法兰标准:HG20592～20635-97其它法兰标准请用户注明。

材质：旁路管：00Cr17Ni14M2（316）

      浮子：钛

      翻柱：陶瓷

液位报警（控制）开关

    开关类型：凸轮磁驱动开关，单刀双投，具有防震保护

    触点容量：10A  250VAC

    环境温度：-50～180℃

    防爆标志：隔爆型ExdIIBT1～T6

LB远传变送器

    测量范围：300～8000mm

    电源：24VDC（15～35VDC）

    精确度：±10mm

    环境温度：-40～80℃

    防爆标志：本安型：ExiaIICT4；防爆型：ExdIIBT4

    电气接口：M20*1.5

可选项:

跟随速度: ≤

    防护等级：IP65

    输出信号：4～20mADC二线制

负载能力：600∩（24VDC供电时）

    防护等级：IP65

介质密度: ≥
