VQ40/VQ70 V型球阀 法兰V型球阀 对夹V型哦球阀 电动V型球阀 气动V型球...

产品信息

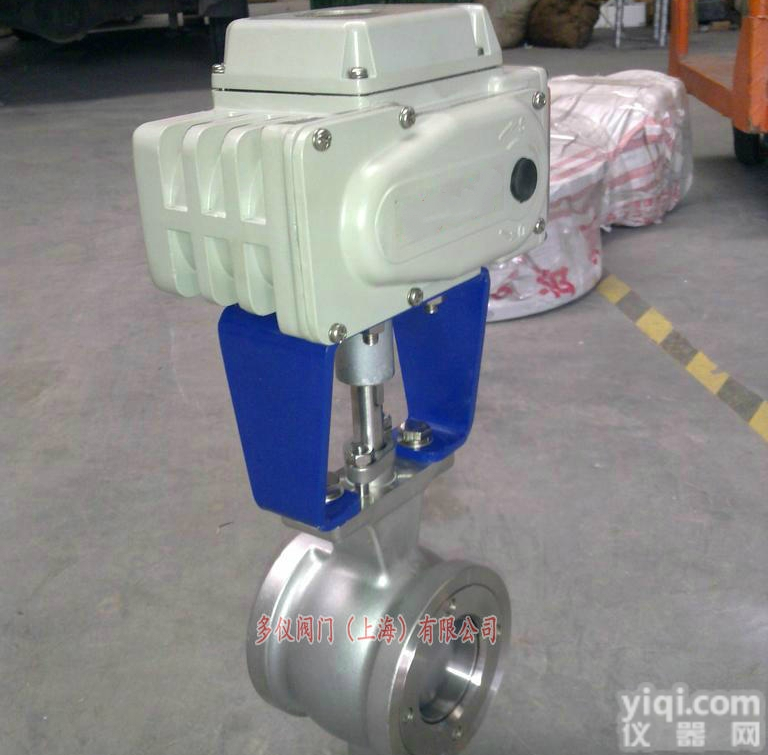

V型球阀


V型系列阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的Z佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。


V型球阀其主要特点是：
（１）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
（２）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
（３）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
（４）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。

V型球阀技术参数及执行标准
  法兰连接 对夹连接
公称通径（mm） DN50~300、NPS2~12 DN25~250、NPS1~10
公称压力（Mpa） PN1.6~2.5、Class150
阀门材料及适用工况 零件名称 材 料
阀体 WCB ZG1Cr18Ni9Ti CF8（304） CF3（304L） ZG1Cr18Ni12Mo2Ti CF8M（316） CF3M（316L）
球体、阀杆 2Cr13 1Cr18Ni9Ti 0Cr19Ni9（304） 00Cr19Ni11（304L） 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2（316） 00Cr17Ni12Mo2（316L）
密封面 特种硬化材料
适用介质 泥浆、纸浆、
含有固体的流体等。		 高温流体、泥浆、纸浆、
蒸汽、含有固体的流体等。		 高温、高频、高压
适用温度 -29~250℃ -29~350℃ -29~500℃
设计制造 GB/T 12237-1989、ANSI B16.34
结构长度 GB/T 12221-1989、ANSI B16.10
连接法兰 JB/T74~90（JB74~90）、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5
压力试验 JB/T 9092-1999、API 598
传动方式 蜗轮蜗杆传动、气动、电动。

V型球阀主要零件材质表
零件名称 材质
阀体、阀盖 WCB CF8
密封圈 2Cr13 氮化 304 氮化
球体 2Cr13 硬格 304 硬格
阀座、阀杆 2Cr13 304
垫片 柔性石墨 不锈钢 柔性石墨 不锈钢
双头螺栓 35CrMoA 1Cr18Ni9Ti

主要外形尺寸
公称压或压力级 公称通径 尺寸（mm）
（mm） （in） W L W1 L1 d d1 H1 H
PN1.6MPa 25 - 50 - 25 - 64 38 57 200
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 85 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 92 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
PN2.5MPa 25 - 50 - 25 - 64 38 57 200
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 85 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 92 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
CLASS150 25 - 50 - 25 - 64 38 57 200
40 11/2 60 - 25 - 82 49 63 205
50 2 75 124 32 62 100 60 92 225
65 21/2 85 145 38 72.5 120 75 100 235
80 3 100 165 45 82.5 131 89 108 260
100 4 115 194 50 97 158 113 117 270
125 5 135 210 55 105 180 140 140 320
150 6 160 229 65 114.5 216 164 177 340
200 8 200 243 80 121.5 268 205 200 390
250 10 240 297 92 148.5 326 259 252 420
300 12 - 338 - 169 - 300 270 510

邓-
