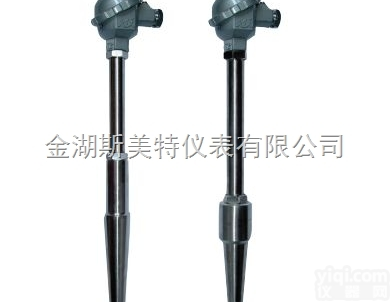

WZP-731、WZP2-731 套管式热电阻WZP-731、WZP2-731

产品信息

精度等级：A、B
防护等级：IP65
称压力：常压

型号及规格



本系列装配式铂电阻采用引进铂电阻元件作测温元件。因此，它具有良好的电输出性能，可为显示仪、记录仪、调节仪、扫描仪、数据记录仪以及电脑提供精确的温度变化输入信号。
结构原理
装配式铂电阻是由感温元件、不锈钢外保护管、接线盒以及各种用途的固定装置组成，有双支和单支元件两种规格，双支铂电阻可以同时输出二组相同电阻信号供使用。
铂电阻是一种温度传感器，它是利用铂丝在温度变化时自身电阻也随着变化的特性来测量温度的，不锈钢保护管不但具有抗腐蚀性能，而且具有足够的机械强度，保证铂电阻能安全地使用在各种场合，装配式铂电阻接线盒分防濺式和防水式两种类型供选择。安装固定装置有固定螺纹、活动法兰盘、固定安装法兰盘和带固定螺栓锥形保护管装置等形式。
热电阻感温元件在0℃的电阻值（R0）
分度号Pt100：A级　R0＝100±0.06Ω
B级　R0=100±0.12Ω
量程规格
型　号
分度号
测温范围℃
精度等级
允许偏差△t　℃
WZP
Pt100
-200～500
A级
-200～650℃时允差
±（0.15或+0.002︱t︱）
B级
-200～800℃时允差
±（0.3或+0.005︱t︱）
热响应时间
在温度出现阶跃变化时，套管式热电阻WZP-731、WZP2-731热电阻的输出变化至相当于该阶跃变化的50％所需要的时间，称为热响应时间，用t0.5表示。
公称压力
一般是指在常温下，保护管所能承受静态外压而不破裂，试验压力一般采用公称压力的1.5倍。实际上，允许公称压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方式、置入深度以及被测介质的流速、种类有关。
热电阻绝缘电阻：
常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度应在15～35℃范围内，相对湿度应不大于80％，常温绝缘值应不小于100MΩ。
热电阻允许通过电流
通过铂电阻测量电流Z大不超过5mA。
型     号
分 度 号
测温范围℃
热响应时间
保护管材料
规   格
WZP-260
Pt100
0-100
＜30S
1Cr18Ni9Ti
100
150
200
250
300
WZP2-260
＜45S
WZP-267M
Pt100
-50-+150
＜30S
WZP-269
Pt100
-200-+300
＜30S
75
100
150
200
250
WZP2-269
＜45S
WZC-269
Cu50
-50-+100
＜120S
WZP-270
Pt100
-200-+420
＜15S
50
75
100
150
200



信息声明：本产品供应信息由仪器网为您整合，供应商为（安徽祥盛电气有限公司），内容包括 （WZP-731、WZP2-731 套管式热电阻WZP-731、WZP2-731）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （WZP-731、WZP2-731 套管式热电阻WZP-731、WZP2-731）的信息，请直接联系供应商，给供应商留言！
