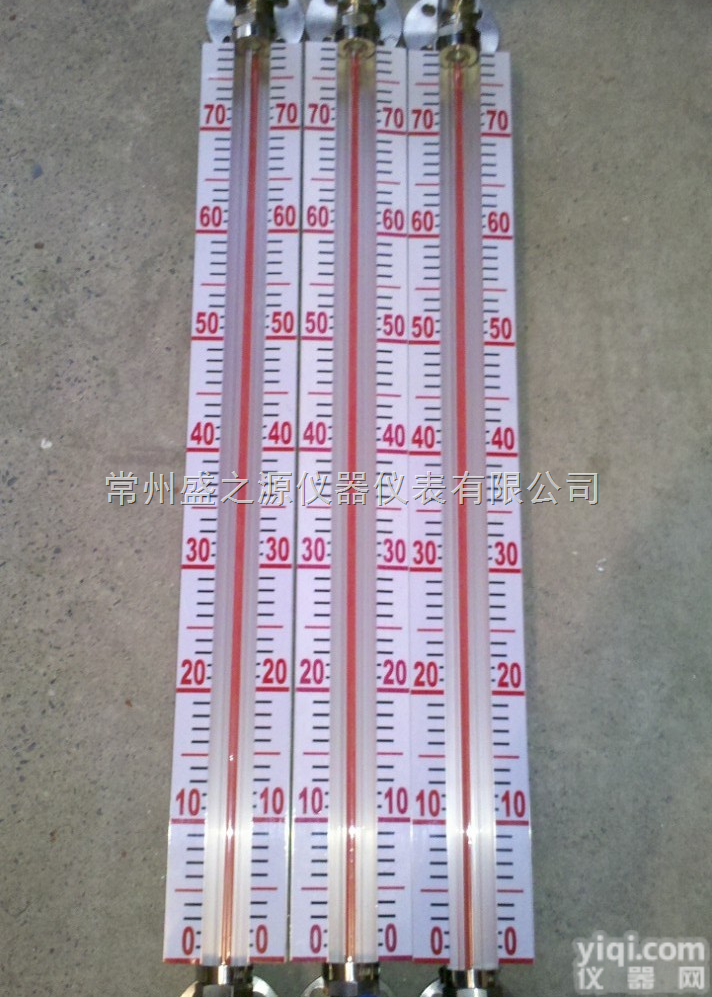

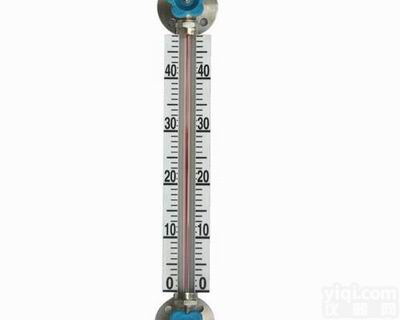

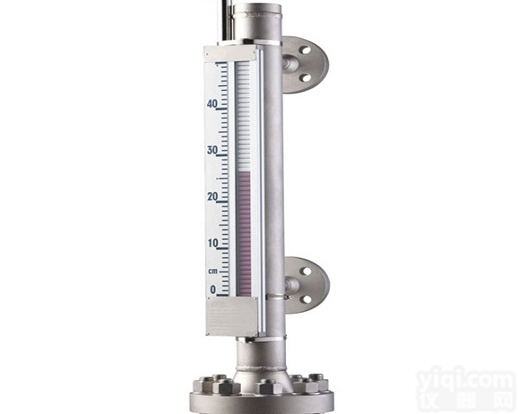

HG5 玻璃管液位计

玻璃管液位计

玻璃管液位计是一种直读式液位测量仪表，适用于工业生产过程中一般贮液设备中的液体位置的现场检测，其结构简单，测量准确，是传统的现场液位测量工具。

概述

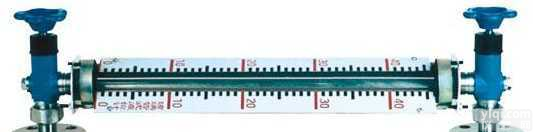

　　该液位计两端各装有一个针形阀，当玻璃管发生意外事故而破碎时，针形阀在容器压力作用下自动关闭，以防容器内介质继续外流。　　

TYHG5

TYHG系列玻璃管液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐用等优点，但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的

　TYHG5型它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。

TYUG5

结构原理

　　仪表在上下阀上都装有M27×1.5或ZG3/4"的螺纹接头，通过法兰与容器连接构成连通器，透过玻璃板可

直接读得容器内液位的高度。

　　仪表在上下阀内都装有钢球，当玻璃板因意外事故破坏时，钢球在容器内压力作用下阻塞通道，这样容器便自动密封，可以防止容器内的液体继续外流。

　　在仪表的阀端有阻塞孔螺钉，可供取样时用，或在检修时，放出仪表中的剩余液体时用。

特点

　　●读数清晰、直观、可靠。

　　●结构简单、维修方便。

　　●经久耐用。

主要技术指标

　　测量范围（安装ZX聚L）：300、500、800、1100、1400、1700……mm。

　　工作压力：4.0MPa

　　工作温度：≤200℃

　　安装形式：法兰安装　PN4.0　DN20.HGJ-47-91

　　螺纹安装　外螺纹G3/4"（或 M27×1.5）

　　材质：碳钢、不锈钢

　　伴热蒸汽压力：0.6MPa

　　蒸汽夹套接头：G1/2"外螺纹

　　钢球自封压力：0.2MPa

安装ZX距L和标尺刻度L1的关系

使用须知

　　TYHG的使用须知

　　本仪表出厂除阀体外，其余各件均散装，用户可根据总装图逐件安装见总装配图。

　　为了保证自动密封作用，容器内的介质压力应大于0.2MPa，在打开上下阀时，阀杆退出转数不少于4转，使钢球封门时，不至于碰到阀杆的顶端。

　　TYHG5的是使用须知

　　保证自密封作用，容器内介质压力应大于0.2MPa。

　　在打开上下阀时，阀杆退出转数不得少于4转，以免钢球在自封时，碰到阀杆的顶端。
