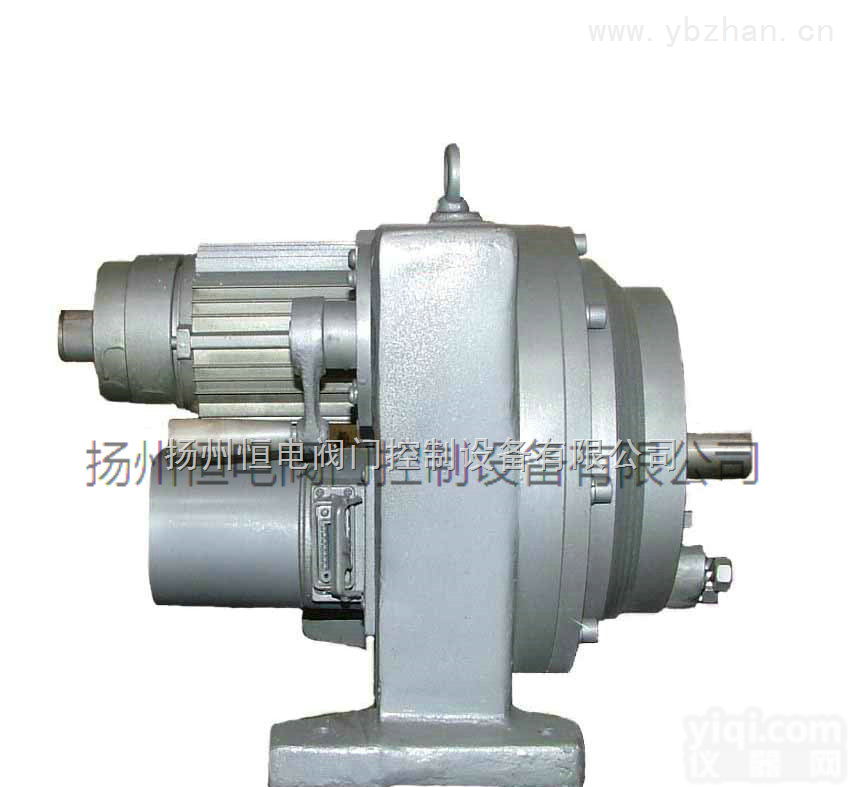

DKJ-210,DKJ-3100,DKJ-3100M 角行程电动执行器

DKJ-M型电动执行机构是DDZ型电动单元组合仪表中得执行单元，它接受调节单元信号，自动的操纵执行机构完成调节任务，广泛地应用于电站、化工、石油、冶金、建材、水处理等行业。DKJ型电动执行机构，配上各种电动操作器，可完成调节系统的“手动”“自动”的勿扰切换，及时对被调节对象的远程手动操作。
DKJ型电动执行机构，是DDZ型电动单元组合仪表中的执行单元，它接受上位仪表的控制信号，自动地操纵执行机构完
成调节任务，广泛地用于电站、化工、石油、冶金、建材、水处理、供热、轻工等行业。
DKJ型电动执行机构，配上相应的电动操作器，可完成调节系统的“手动一一自动”的无扰动切换，及对执行机构的
远方手动操作，我公司生产的执行机构位置发送器是采用Z新的传感元件，参考国外同类产品的Z新电路，集电源变压器，整流、稳压运算放大，恒流等于一体，制成模块（WFM-P），使执行机构的可靠性，稳定性更高，从而使整个系统更加安全可靠。

项目名称    　　　　　　　　　　　 SKJ标准型
控制机构	输入信号	4～20mAdc：0～10VDC；1～5VDC；低电平开关量
	反馈信号	4～20mAdc
	死区	0.4％～3％
	基本误差	±2.5％
	回差	41.5％
	限位	开侧，闭侧
	开度检测	精密导电塑料电位器
动力	动力	220V，50Hz
	驱动电机	伺服电机
附属机构	加热器	选择件
	手动机构	手轮
安装条件	环境温度	无加热器一25~C-+70~C
	相对湿度	<95％
	环境气体	无腐蚀性气体
	接线口	十四线插头
	防护等级

型号	出轴转距 Nm	额定转角	全行程时间 S	额定电流 A	质量 Kg
DKJ-210	100	90°	100±20%	0.5	31
DKJ-310	250	90°	100±20%	0.65	48
DKJ-410	600	90°	100±20%	1.5	85
DKJ-510	1600	90°	100±20%	2.5	125
DKJ-610	4000	90°	100±20%	4.5	130
DKJ-710	6000	90°	100±20%	8	145

DKJ型电动执行机构，是DDZ型电动单元组合仪表中的执行单元，它接受上位仪表的控制信号，自动地操纵执行机构完 成调节任务，广泛地用于电站、化工、石油、冶金、建材、水处理、供热、轻工等行业。 DKJ型电动执行机构，配上相应的电动操作器，可完成调节系统的“手动一一自动”的无扰动切换，及对执行机构的 远方手动操作，我公司生产的执行机构位置发送器是采用Z新的传感元件，参考国外同类产品的Z新电路，集电源变压 器，整流、稳压运算放大，恒流等于一体，制成模块（WFM-P），使执行机构的可靠性，稳定性更高，从而使整个系统 更加安全可靠。 规格型号 Ⅲ型 型号 DKJ-2100M DKJ-3100M DKJ-4100M DKJ-5100M DKJ-6100AM DKJ-6100M DKJ-7100M DKJ-8100M DKJ-9100M 反馈信号 4～20mA DC 输出扭矩N.m 100 250 600 1600 2500 4000 6000 10000 16000 全行程时间S 25 40 60 60 90 110 Ⅱ型 型号 DKJ-210M DKJ-310M DKJ-410M DKJ-510M DKJ-610AM DKJ-610M DKJ-710M DKJ-810M DKJ-910M 反馈信号 1～10mA DC 输出扭矩N.m 100 250 600 1600 2500 4000 6000 10000 16000 全行程时间S 25 40 60 60 90 110 主要技术指标 1. 反馈信号：Ⅲ型4~20mA DC，Ⅱ型0~10mA DC； 2. 输入通道：三个； 3. 输入通道阻抗：Ⅲ型 250Ω，Ⅱ型 200Ω； 4. 输出扭矩：见表 ； 5. 全行程时间：见表 ； 6. 基本误差：±2.5％； 7. 回差：≤1.5％； 8. 死区：≤3％； 9. 阻尼特性：≤3次半周期； 10. 电源：单相电压220V ％，频率50Hz（380V 可特殊订货） 11. 使用环境： 温度：执行机构-25～+70℃ 放大器 0～50℃ 12. 防护等级：普通型 IP55，户外型 IP66
