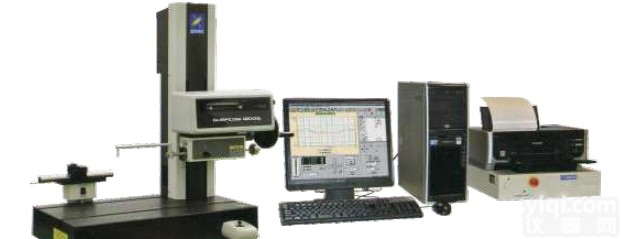

表面粗糙度·轮廓形状测量机（东京精密）

型号

SURFCOM2800E

表面粗糙度评价

轮廓形状评价

测量范围

Z轴（纵向）

800µm

50mm

X轴（横向）

100mm（-22系统为200mm）

100mm（-22系统为200mm）

精度

轴指示精度（纵向）

—

±（0.8+4H/100）µmH:测量高度（mm）

测量分辨率

—

0.025µm

X轴指示精度（横向）

—

±（1+2L/100）µmL:测量长度（mm）

测量分辨率

—

0.1µm

直线度精度

（0.05+1.5L/1000） µmL=测量长度（mm）

1µm/100mm

测量方式

Z轴（纵向）

差动电压

激光反光分析光尺

X轴（横向）

摩尔干涉光尺

摩尔干频光尺

处理功能

参数/运算处理

JIS，ISO，DIN，ASME，符合CNOMO标准Ra,Rq,Ry,Ry,Rp,Rv,Rc,Rz,Rmax,Rt,

Rz,J,R3z,Sm,SR△a,R△q,Rlq

TIL,TA,lrPsk,Rku,Rk,Rpk,Rvk,Mr1.Mr2

VO,K,tp,Rmr,tp2,Rmr2,Rdc,Hmax

Hmin,AREA,NCRX,R,Rx,AR,Nr,CPM,SR,SAR

点­、直线、圆、部分圆、Z大点·Z小点、距离、坐标差、极坐标差、直交/极坐标差表示、交叉要素（点­-直线、直线-直线、圆­-直线、圆­­-圆、直线-椭圆）、对称要素（点-点、点-圆、点-椭圆、直线-直线、圆-圆、圆-椭圆、椭圆-椭圆）、坐标控制（原点设定、X轴设定、X轴设定、平行移动、回转移动）面积计算、Overpin计算、尺寸线显示功能、计算结果与设计值比对、镜面反转、形状佑成功能、宠功能、自动要素判定、计算点的重复功能、工件轨迹功能、峰值谷值搜寻功能、自动操作记录。回放功能、形状设计值比对、Z佳拟合功能、设计值生成、IGES/DXF转换

评价曲线

剖面曲线、粗糙度曲线、滤波波纹曲线、滤波ZX线波纹度曲线、滚动圆波纹度曲线、滚动圆ZX线波纹度曲线、DIN4776特殊曲线、粗糙度ZX曲线（Mofif）、波纹度ZX曲线（Motif）、包络波纹度曲线





—

表面特性图表

表面特性图表、负荷曲线、功能率谱曲线图、振幅分布曲线

—

倾倾补偿

倾斜补偿、直线补偿、R面补偿、前半补偿、后半补偿、两端补偿、花键曲线补偿（直线、R面、两端补偿可以在任意范围内）



—

记录

纵倍率

0.1、1、2、5、10、20、50、100、200、500、1K、2K、5K、10K、20K、50K、100K、200K*、500K*倍任意、自动

0.01-10,000.00倍（可以为任意、自动）

0.01-10,000.00倍（可以为任意、自动）

横倍率

1、2、5、10、50、100、200、500、1K、2K、5K、10K、20K倍任意、自动

­—

滤波器的种类

标准型滤波器（2RC）、相位补偿型滤波器（2RC）、相位补偿型滤波器（高斯滤波器）

—

滤波值

0.025、0.08、0.25、0.8、2.5、8、25mm（7级）任意



速度

立柱上下移动速度

（Z轴）



3mm/s

测量速度（X轴）

0.03、0.06、0.15、0.3、0.6、1.5、3、6mms/

传感器

测针

交换式

交换式

测量力

0.75mN

30mN以下

测针半径

2mmR

25mmR

测针材料

金刚石

超硬合金

各要素

电源

AC100V±10% 单相50/60Hz

耗电量

380VA

设置尺寸

1850（W）*800（D）*750（H）mm

质量

150kg
