SK2088 螺纹安装压力变送器

螺纹安装压力转换器工作原理：
变送器由传感器和信号处理电路组成。其中传感器感压面设有惠斯顿电桥，当增加压力时，电桥各桥臂电阻值发生变化。通过信号处理电 路，转换成电压变化，终将其转换成标准(4～20)mA信号输出。
压力变送器主要技术参数:
⑴ 工作温度：-20℃～80℃；
⑵ 变送器的准确度等级分为：
0.1级，基本误差为±0.1；
0.3级，基本误差为±0.3；
0.5级，基本误差为±0.5（基本误差以量程的百分数表示）。
⑶ 热零点漂移
环境温度偏离参比工作条件时，变送器的零点漂移应不大于0.03%FS/℃。
⑷ 热灵敏度漂移
环境温度偏离参比工作条件时，变送器的满量程漂移应不大于0.03%FS/℃。
⑸ 绝缘电阻
在参比工作条件下，变送器各端子对地之间的绝缘电阻不得低于20MΩ/250V。

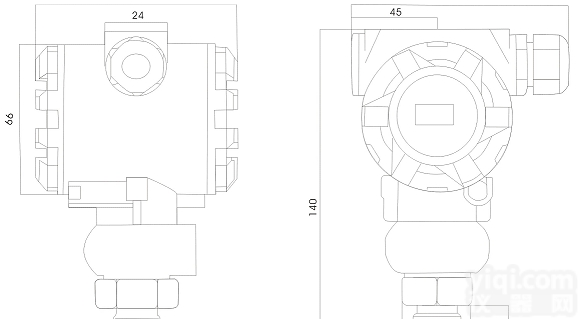

扩散硅压力变送器外型:

扩散硅压力变送器应用接线与安装:
扩散硅压力变送器选型:

SK2088	精巧型压力变送器
	代码	压力量程
	（0~xMPa）	压力量程
		代码	压力方式
		G	表压
		A	绝压
		S	密封压
			代码	供电电源（其他要求，请来电说明）
			V1	24V
			V2	12V
			V3	±12V
				代码	输出信号（其他要求，请来电说明）
				S1	4～20mA
				S2	1~5V
				S3	0~20 mA
				S4	0~5V
				S5	4～20mA/HART
					代码	连接方式（其他要求，请来电说明）
					A	M20×1.5
					B	G1/2″
					C	用户要求
						代码	精度要求
						1	0.1%FS
						2	0.3%FS
						3	0.5%FS
							代码	附加功能
							I	本质安全型ExiaⅡCT6
							M2	LCD数字显示
							Y	用户要求
SK2088	(0~16MPa)	G	V1	S1	A	3	M2

安装注意事项:
⑴ 选择易于操作、维护的地方进行安装；
⑵ 应尽量远离振动源安装；
⑶ 应尽量远离热源的地方安装；
⑷ 直接安装在管道或设备上，安装时用扳手夹紧在变送器六方处。
