GLP-1A 逻辑笔&脉冲产生器
- 品牌：固纬
- 型号：GLP-1A
- 供应商：苏州德计仪器仪表有限公司
- 供应商报价：面议
- 标签：逻辑笔&脉冲产生器,-1,苏州德计仪器仪表有限公司
产品库
德计仪器 客服：
| 特点 |
| |
| ※ 逻辑测试笔附脉冲产生器适用于数字线路检测 |

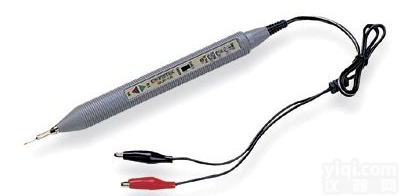

逻辑测试笔&脉冲产生器
GLP-1/GPG-2A是一款笔式逻辑测试及脉冲信号产生器, 能用于TTL, CMOS及其他多种逻辑装置内电路的测试. 10nS脉宽侦测的逻辑笔功能增强了GLP-1A的性能, 能为大多数应用场合提供足够的灵敏度; 10uS短脉冲确保测量的回路不会受损. 低于50g的轻便重量, holding grip和外部同步信号输入功能, 在各种线路检修中都带给使用者便捷及可靠的测试.
| 逻辑测试棒 | |
| Z大输入信号频率 | 50MHz |
| 输入阻抗 | 120kΩ |
| 操作电压范围 | 4V 直流 （Z小）； |
| TTL：Logic "1" （HI LED） | >3.0V +0.25V |
| Logic "0" （LO LED） | <0.75V +0.25V |
| CMOS：Logic "1" | >60%Vcc +5% |
| Logic "0" （LO LED） | <15%Vcc +5% |
| 逻辑脉冲产生器 | |
| 同步输入阻抗 | 120kΩ |
| 脉波率 | 0.5pps/400Hz |
| 脉波宽 | 10μS |
| 输出电流 | 100mA sink/source |
| 方波输出电流 | 5mA sink/source |
| 操作电压范围 | 5 ~ 15V DC |
| 操作电压保护 | 20V DC （Z多 30 秒） |
| 同步输入保护 | 120V DC （Z多 30 秒） |
| 测试点保护 | 35V DC （Z大 30 秒） |
| 尺寸&重量 | |
|
| 18（宽） x 210（高） x 18（长） mm, |
