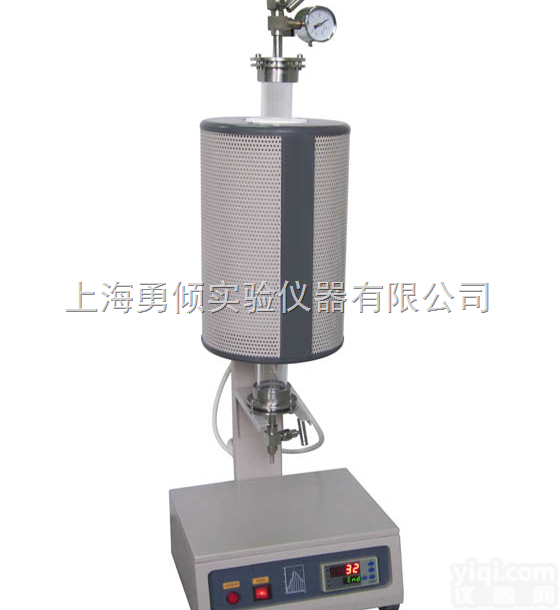

YQL 立式旋转管式炉，管式炉
- 型号：YQL
- 产地：上海
- 供应商：上海勇倾实验仪器有限公司
- 供应商报价：面议
- 标签：立式旋转管式炉，管式炉,-1,上海勇倾实验仪器有限公司
产品库
描述：
这款管式炉以1800型硅钼棒为加热元件，采用双层壳体结构和厦门宇电50段程序控温系统，移相触发、可控硅控制，炉膛采用进口氧化铝多晶体纤维材料，双层炉壳间配有风冷系统，能快速升降温，采用美国进口99.8高纯刚玉管、两端用不锈钢法兰密封，用浮子流量计控制进气流量、该炉具有温场均衡、表面温度低、升降温度速率快、节能等优点，是高校、科研院所、工矿企业做高温气氛烧结、气氛还原、CVD实验、真空退火用的理想产品.
型号规格：
型号 | 功率（kw） | 电压（V） | 外形尺寸（L×W×H） | 加热区长（mm） | 炉管尺寸 | Z高温度（℃） |
YQL1700-60 | 5 | 220 | 400×260×525 | 320 | φ60×1000 | 1700 |
YQL1700-80 | 5 | 220 | 650×450×670 | 320 | φ80×1000 | 1700 |
YQL1700-100 | 6 | 220 | 650×500×700 | 320 | φ100×1000 | 1700 |
YQL1700-120 | 8 | 220 | 650×500×700 | 320 | φ120×1200 | 1700 |
组件配置：
控温仪表：厦门宇电（具有超温、过温、断偶保护等功能，6组PID调节，控制精度+/-1℃）
电器：正泰
加热元件：1800型硅钼棒
炉膛：氧化铝多晶体纤维（美国进口）
炉管：气炼石英管（或刚玉管）
法兰：不锈钢法兰，上面安装有气嘴、阀门、压力表
测压系统：压力表 （标配）
可以根据用户的需要配置电阻真空计（选购）
进气控制系统：浮子流量计（标配）
可以根据客户的配置质子流量控制器（选购）
抽气系统：真空泵（选购）
：
软件控制系统：该炉配有通讯接口和软件，可以直接通过电脑控制炉子的各个参数，并能从电脑上观察到炉子温度的显示和仪表的运行情况，炉子的实际升温曲线电脑会实时绘出，并能把每个时刻的温度数据保存起来，随时可以调出。
详细技术参数：
型号 项目 |
| YQL1700 炉管外径（60/80mm） | |
| 单位 | 指 标 值 | |
炉体结构 |
| 双层壳体结构，并配有风冷系统 | |
额定功率 | KW | 5KW | |
额定电压 | V | AC220V | |
功率 | HZ | 50/60 | |
相数 | 相 | 单相 | |
温度范围 | ℃ | 0-1700 | |
额定温度 | ℃ | 1600 | |
升温速率 | ℃/min | ≤10 | |
推荐升温速率 | ℃/min | ≤5
| |
炉管尺寸 | mm | OD60（ID50）X1000 或 OD80（ID70）X1000 | |
加热段长度 | mm | 270 | |
恒温区 | mm | 120 | |
外型尺寸 | mm | 610 X 490 X 690 （L X W X H） | |
冷态极限真空 | Pa | 1.0 X 10-4 分子泵加机械泵（选件） | |
控温精度 | ℃ | ±1 | |
控温方式 |
| 50段程序控温 PID 调节 可控硅控制（厦门宇电） | |
热电偶型号 | 分度 | B | |
加热元件 |
| 1800型硅钼棒 | |
炉膛材料 |
| 美国摩根氧化铝多晶纤维 | |
炉管材料 |
| 99.9刚玉管 | |
重量 | KG | 160 | |
炉体表面温度 | ℃ | ≤35 | |
炉子接空气开关型号 | 40A （客户自配） | ||
通讯接口 | 可根据客户的需要配通讯接口 （该仪表配通讯接口非常便宜，因为本公司为方便用户可以免费赠送软件） | ||
炉子用途 | 炉子温场均衡，可以制备CVD 、气氛保护烧结、真空烧结 | ||
炉子的标准配件
序号 | 描叙 | 数量 | 图片 |
YQ -01 | 真空法兰 | 1 sets |
|
YQ -02 | 热电偶 | 1 set |
|
YQ -03 | 刚玉管 | 1 pcs |
|
YQ -04 | 不锈钢防护罩 | 1 pair |
|
YQ -05 | 高温手套 | 1 pair |
|
YQ -06 | 不锈钢炉钩 | 1 pcs |
|
YQ-07 | 氧化铝炉塞 | 4pcs |
|
YQ-08 | 硅钼棒 | 2PCS |
|
YQ-09 | O型圈 | 8PCS |
|
YQ-10 | 浮子流量计 | 1个 |
|
选件 | 炉架 | 1台 |
|
