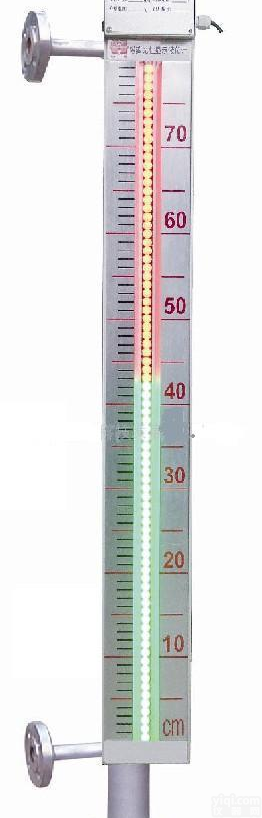

UHZ 夜光远传磁翻柱液位计

采用现场安装的直读式液位仪表及变送单元，采用优质不锈钢材料，以化学工业部颁布的HG/T21584磁性液位计标准制作而成，检测部分和显示部分完全隔离。现场当被测量容器中的液位升降时，液位计主导管内的磁性浮球也随之升降，浮球内的*磁钢通过磁耦合作用传递到现场指示器，驱动红、白翻柱转动，当液位上升时，翻柱由白色转成红色；当液位下降时，翻柱由红色转成白色。指示器的红、白交界处即为容器内液位的实际高度。
        UHZ夜光磁翻柱液位计变送部分采用进口磁控管，经电路放大转换为标准4～20m  ADC电流信号，可满足远距离显示及集中控制。可广泛应用于各类石油、化工、造纸、制药、钢铁等。


技术参数
    1、  工作压力：0～22MPa
    2、  测量范围：0～15000mm，显示误差：±10mm或1.0℅FS
    3、  连接法兰：DV20    DV25  特殊可订做
    4、  介质温度：-70℃～+450℃
    5、  环境温度：-30℃～+80℃
    6、  输出电流：4～20mADC
    7、  工作电压：8～24VDC

注意事项：
        UHZ夜光磁翻柱液位计安装完毕，生产正常，容器中有液体时再投入使用。
*步打开汽相阀门手柄的八分之一，然后停止，再打开液相阀门的手柄的八分之一，以此类推。汽相、液相交替循环慢慢打开，直至正常。（每次打开阀门的八分之一）在拆卸过程中不可用力过大，以不泄漏为准，避免碰撞，以免刺穿划破。
        UHZ夜光磁翻柱液位计不适用于大量结晶或结垢的介质，在新设备安装结束后或大修结束后，需要先关掉汽、液相截止阀门，吹除以后，开始生产有液（物）位时再打开阀门，以免脏东西进入传感器内部，影响液位计无法正常工作。


订货须知


订货时请注明型号

介质温度

介质密度

工作压力

测量范围

法兰标准

如有特殊要求可订做。请在订货时详细注明传感器测量管材质。
