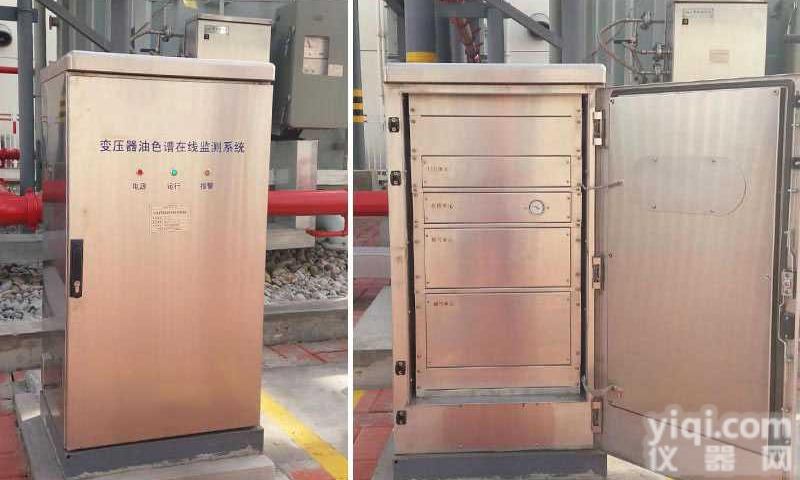

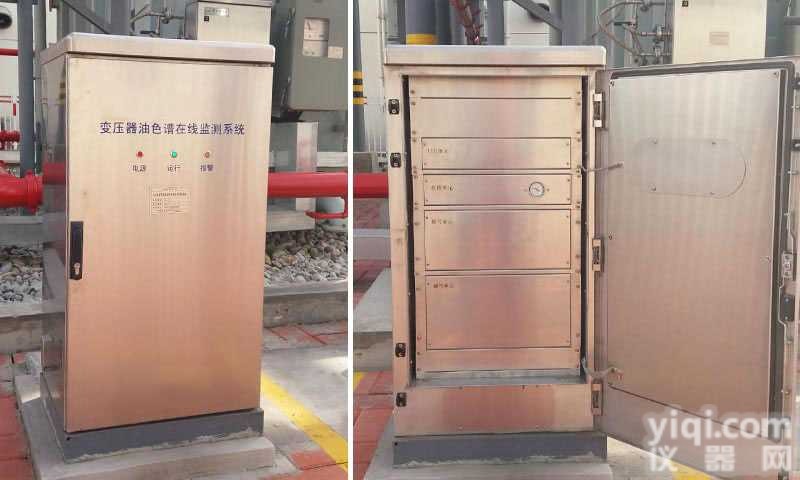

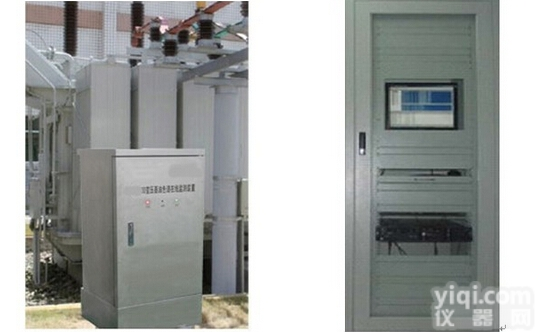

变压器油色谱在线监测系统

　　TAM-VI变压器色谱在线监测系统包括两部分：1、色谱在线监测技术 2、色谱诊断技术，前者获得信号，后者根据信号诊断故障。
　　TAM-VII色谱在线监测系统基本原理如下图，油气分离单元将绝缘油中溶解的特征气体分离出来，经过混合气体分离单元（色谱柱）后，成为各个单个组分的气体，再进入气敏检测单元，传感器输出分别代表各种气体浓度的电信号，经A/D转换后送入前端计算机，前端计算机将数据通过长距离数字通讯，传至主控计算机，完成数据处理及贮存，显示、报警、打印等。主控机的功能包括：全自动控制、人机交互、数据接收及处理、故障诊断、设备数据库等。









系统采用全自动在线连续监测方式，与传统离线监测相比具有效率高、测量数据连续性强，可以反映短时间内的气体增长趋势，能随时监测出设备工作状态等特点。
油气分离装置采用一体化气室设计，密闭性B

TAM-VII变压器油色谱在线监测系统参数指标：

1:检测周期：默认为24小时/次，用户可按需要设定为6小时/次或12小时/次

2:数据储存：不小于10年

3:渗透膜寿命：8年

4:色谱柱寿命：6年

5:传感器寿命：10年

6:工作环境温度：-40—+80℃

7:工作相对湿度：5—95%无冷凝

8:数据通讯距离：1000M以内（无中继器）

9:工作电源：AC220V，50Hz

10:载气：99.999%N2，压力0.15Pa

11:抗振动：5—17 Hz，0.12" 位移：17—640 Hz，1.7G峰一峰加速度

12:抗冲击：10G峰一峰加速度（11ms）

13:报警设定：可任意设定氢气、乙炔及总烃的报警值；同时实现声光报警；同时显示H2、CO、CH4、C2H6、C2H4、C2H2及总烃曲线及数据，实现日报表及历史数据显示、打印（软件功能详细参考软件说明书）。
一台主控计算机可同时处理32台数据处理器运行数据。　







1、采用独特的高性能渗透膜，只渗透获取油中小分子故障特性气体；实现气室的一体化设计，达到溶解气体与油气的彻底分离，解决了变压器油色谱在线监测系统中油气对色谱柱、传感器污染的技术难题，确保了色谱柱、传感器的使用灵敏度和使用寿命。

2、全系统无转动部件，优化简明系统回路，避免了在现场使用过程中的漏气、漏油故障，有效提高了系统的运行可靠性。

3、全智能化故障专家诊断系统，自动捕峰、自动增益，实现实时数据的门限对比。

4、专用色谱柱、传感器和控制器件的独到设计，结合管理软件的自动增益功能，提高了系统的检测精度，C2H2的检测灵敏度可达0.3μL/L.
