SH71H/W 对夹升降式止回阀（全铜）

产品信息

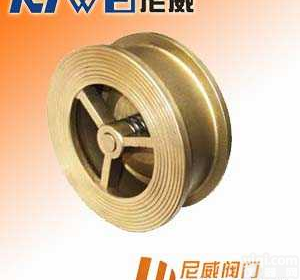

止回阀:SH71H/W对夹升降式止回阀（全铜）
放大图片

详细信息：

  对夹升降式止回阀

◆ 主要技术参数：

型号 公称压力PN(MPa) 试验压力PS(MPa) 工作温度(℃) 适用介质
壳体 密封
SH71W-16T 1.6 2.4 1.76 ≤200 水、蒸体、油品等
SH71H-25Q 2.5 3.75 2.75 ≤235
SH71W-25H ≤300
SH71W-25P ≤200 硝酸等腐蚀性介质
SH71W-40H 4.0 6.0 4.4 ≤300 水、蒸体、油品等
SH71W-40P ≤200 硝酸等腐蚀性介质


规格型号 阀体 阀瓣 弹簧
SH71H-16Q、H71H-25Q QT400-15 25 50CrCA
SH71W-25H、H71W-40H 2Cr13 1Cr13 1Cr18Ni9Ti
SH71W-16P、H71W-25P ZG1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

◆规格尺寸表：

公称压力
MPa

 公称通径
DN		 尺寸（mm）
L D1 D2 D3 D4 D5
PN1.0MPa

PN1.6MPa		 15 16 52 15 24 31 40
20 19 62 19 30 40 50
25 22 72 24 35 47 58
32 28 83 31 46 56 68
40 31.5 93 39 55 66 78
50 40 108 48 65 78 90
65 46 128 62 80 95 110
80 50 142 76 96 110 128
100 60 162 95 115 132 150
125 90 192 110 125 135 -
